Ce e nou în Automation Studio™ P10.0
Încă o dată, Automation Studio™ P10.0 - Ediția Profesională duce conceptul „Orientare-Comercială” implementat în software un pas mai departe, având întotdeauna același obiectiv: obținerea unei productivități mai mari cu un efort mai mic. Proiectanții, specialiștii în testare și fiabilitate, îndrumătorii, tehnicienii de întreținere și inginerii vor aprecia noile funcționalități și le vor adăuga în setul lor de instrumente esențiale.
Contactează-ne pentru o Demonstrație Online în Direct a noilor funcționalități.
Solicită o Demonstrație
*Disponibilitatea unor funcționalități noi este supusă configurației licenței achiziționate.
Dinamica sistemelor multicorp
Atelierul Dinamica Sistemelor Multicorp permite crearea de mecanisme spațiale cu o interfață intuitivă și ușor de utilizat.
Au fost adăugate noi tipuri de articulații, cum ar fi articulațiile elicoidale. Este posibilă crearea de transmisii, inclusiv angrenaje, cremaliere și pinioane și legături prismatice.
În plus, o transmisie generică permite crearea de transmisii personalizate.
Simularea dinamică a mecanismelor în spațiu extinde gama de analize posibile în scopuri de proiectare sau instruire.
Mecanismele pot fi rulate independent sau co-simulate cu atelierele de putere, cum ar fi hidraulica, pneumatica sau electrică.
Simplificați proiectarea cu soluția noastră completă pentru cablaje electrice. Creați cu ușurință circuite electrice, generați cablaje 3D pe elemente importate și accesați cataloagele producătorilor.
Beneficiați de calcule automate ale lungimii cablurilor, sincronizarea datelor în timp real, rapoarte detaliate și un flux de lucru fără erori pentru o proiectare și o producție precisă și eficientă.
Cablajul 3D poate fi desenat plat sau pe un element mecanic importat (cum ar fi o mașină). Suporturile, elementele de fixare și protecțiile conductelor sunt disponibile în biblioteca generică sau în cataloagelor producătorilor noștri.
Planșeta de montaj la scară reală este generată automat din cablajul 3D. Utilizatorii pot ajusta cu ușurință pozițiile ramurilor, conectorilor și multe altele. Utilizatorii pot adăuga manual măsurătorile necesare ale lungimii și diametrului, care sunt calculate automat.
Diagrama de conexiuni este un document tehnic care oferă informații detaliate și vizuale despre modul de conectare a diverselor componente ale unui sistem.
Spre deosebire de diagramă de proiectare, diagramă de conexiuni conține toate elementele de conectare, precum și caracteristicile tehnice ale acestora, garantând o asamblare de calitate a sistemului.
Schema de conexiuni a fluidelor poate fi generată automat pe baza circuitului de concepție a fluidelor.
Configuratoarele de racorduri, conducte, conducte asamblate și porturi de componente vă permit să specificați cu precizie conexiunile dintre toate elementele circuitului.
Rapoartele prezintă toate racordurile și conductele, precum și atributele acestora esențiale pentru asamblarea și întreținerea de calitate.
Diagramă de Instrumentație și control al proceselor a primit o actualizare cu funcționalități exclusive dedicate proiectării, documentării și simulării diagramelor de conducte și instrumentație.
Conductele, componentele și instrumentația au propriile standarde independente care controlează atributele, de la aspectul componentelor până la documentarea proprietăților.
O nouă arhitectură pentru Uni/Area – Circuite permite utilizatorului să definească circuite și instalații specifice pentru țeavă, echipamente și semnale de comunicație, pentru a îmbunătăți capacitățile de document, precum și de editare și simulare.
Agentul frigorific R-134a este acum disponibil în lista lichidelor și a gazelor. În combinație cu componente personalizate, este posibilă modelarea circuitelor de refrigerare pentru sistemele HVAC.
Configurator de componente noi
Au fost adăugate 4 configuratoare noi în biblioteca Instrumentație și control al proceselor, care permit utilizatorului să configureze și să parametreze rapid componente, cum ar fi:
- Instrumente de proces: Instrumente montate pe conducte și echipamente, care poate fi utilizată pentru măsurarea debitului, presiunii, temperaturii etc.
- Valve de proces: Pot fi definite diferite tipuri de valve cu dispozitive de acționare, precum și informații privind caracteristicile de debit utilizând date Cv/Kv.
- Baloane: pot fi reprezentate și parametrizate diferite tipuri de baloane în ceea ce privește identificarea, configurația funcțională și comportamentul de simulare.
Aceste configuratoare facilitează configurarea simbolurilor și codurilor de instrumentație în conformitate cu liniile directoare ANSI/ISA 5.1.
Link-uri de comunicare și componente I/O
Au fost adăugate noi tipuri de link-uri pentru a reprezenta grafic semnalele de comunicație exclusiv pe diagramele de conducte și instrumentație, în conformitate cu cerințele ANSI/ISA 5.1. Aceste noi link-uri permit reprezentarea rapidă a tipurilor de semnale (13 tipuri disponibile în mod implicit) și, de asemenea, oferă funcționalități de transmitere a datelor în timpul simulării, creând o rețea de date autonomă în cadrul P&ID.
Au fost adăugate 2 componente noi în bibliotecă pentru a facilita comunicarea între documentul P&ID și alte tehnologii din ecosistemul Automation Studio™: componentele I/O variabile permit utilizatorului să preia variabile din și către un P&ID utilizând atribuirea tradițională a variabilelor.
Aceste componente dispun, de asemenea, de funcționalități grafice pentru setarea scalei datelor transferate, îmbunătățind considerabil flexibilitatea P&ID-urilor.
Convertor I/P
O nouă componentă este disponibilă în bibliotecă pentru a permite utilizatorului să definească rapid o interfață care convertește semnalele dintr-o buclă de instrumentare în presiune de gaz sau lichid care circulă printr-o țeavă pentru a activa dispozitivele de acționare ale valvelor de proces.
Această componentă se găsește de obicei pe P&ID-uri unde se utilizează valve de control cu dispozitive de acționare de tip piston și este reprezentată de obicei în format balon.
Componenta are funcționalități de configurare ușor de utilizat pentru conversia semnalului în presiune, precum și parametri ajustabili pentru conector și identificare.
Configurarea perforărilor alezate cilindrice pentru dop de astupare al găurilor filetate (bușon)
Două coloane noi din tabelul de dop de astupare a găurii filetate pot fi utilizate pentru a introduce informații despre diametrul și adâncimea perforării alezate.
Perforările configurate sunt adăugate la dopurile de astupare (bușoane) atunci când acestea sunt inserate manual sau automat în blocul manifold.
Rotunjiți valorile componentelor și pozițiile de perforare, adâncimile de perforare și adâncimile de perforare alezată cilindrică.

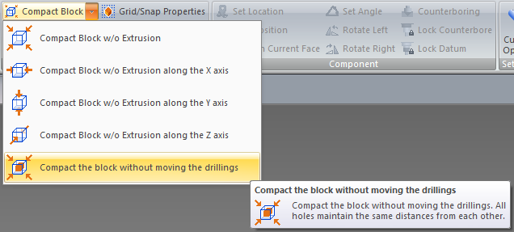

Atunci când se efectuează rutare automată sau operațiuni manuale, este posibil să se limiteze numărul de zecimale pentru pozițiile găurilor, adâncimile și perforările alezate cilindric. Coordonatele și lungimile sunt rotunjite în conformitate cu ceea ce a definit utilizatorul în fila „Axe / Prindere” din fereastra „ Opțiuni implicite de proiectare a blocului manifold” sau prin „ roprietăți Axe / Prindere” din bara ribbon.
Dacă utilizatorul dorește să ajusteze toate valorile coordonatelor și adâncimilor, poate rula o operație de „Optimizare” prin intermediul barei de instrumente.

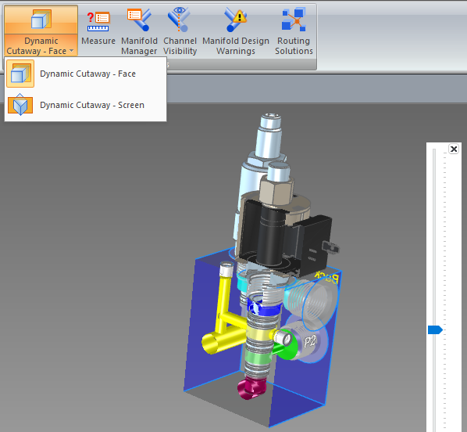

Adăugarea a 2 moduri de vizualizare pentru blocul manifold
La proiectarea unui bloc colector, perforările pot fi modificate folosind manipulatoare (poziție, adâncime etc.). Modurile de vizualizare disponibile ofereau acces la aceste manipulatoare, dar nu reflectau forma finală a blocului.
Acum este posibil să vizualizați blocul manifold în aspectul său final. Acest lucru se poate face prin intermediul ultimelor două opțiuni din lista modurilor de vizualizare:
- Transparent (mod de proiectare),
- Opac (mod de proiectare),
- Invizibil (mod de proiectare),
- Transparent (aspect final),
- Opac (aspect final).
Instrumentul de actualizare a produselor producătorilor
Instrumentul care permite a verifica dacă există actualizări pentru produsele utilizate în circuitele dvs. oferă posibilitatea de a le înlocui automat.
Pentru acest serviciu sunt consultate cataloage locale și online.
Dacă există o versiune mai nouă a unui produs, aceasta este afișată și actualizarea poate fi aplicată modelului mai vechi.
Această îmbunătățire asigură randamentul și acuratețea actualizărilor proiectului.
Noul font digital pentru afișajele HMI
Odată cu instalarea Automation Studio™, este disponibil un nou font care emulează un font digital cu 8 segmente, care poate fi utilizat pe afișajele numerice HMI și componentele de introducere a datelor.
Acest nou font se numește „L1234567890” și acceptă numai cifre. Este ideal pentru crearea de machete realiste pentru dispozitive digitale.
Opțiuni îmbunătățite de aspect pentru rezervoare configurabile
Sunt disponibile două opțiuni pentru rezervorul configurabil, care includ funcționalități de configurator pentru îmbunătățirea aspectului componentei atât pentru modul de editare, cât și pentru modul de simulare.
Este posibil să se definească rezervoare cu până la 1000 x 1000 de locații de porturi, ceea ce îmbunătățește considerabil dimensiunea simbolului pentru aplicații de mari dimensiuni. De asemenea, este posibil să se definească colțuri rotunjite sau drepte și să se anime nivelul în timpul simulării.
Rezervorul configurabil este disponibil în bibliotecile Hidraulică, Pneumatică și Instrumentație și Controla proceselor.
Instrumente contextuale flotante
Pentru a simplifica utilizarea software-ului, orice selecție efectuată pe diagramă afișează o bară de instrumente contextuală și flotantă, care oferă cele mai utilizate comenzi pentru această selecție.
Noul Ribon
Adăugarea de noi module tehnologice ne-a oferit ocazia de a revizui logica structurală a panglicilor. Funcțiile legate de proiect și gestionarea acestora au fost grupate în fila cu același nume. Același principiu a fost aplicat și documentelor.
Căutarea, filtrarea și navigarea în proprietățile proiectului
Gestionarea standardelor în proprietățile proiectului este facilitată de următoarele funcționalități:
- Un câmp de căutare situat deasupra vizualizării arborescente a proprietăților proiectului poate fi utilizat pentru a căuta numele sau valoarea unei opțiuni, numele sau descrierea unui standard și numele zonelor și filelor. Acest lucru poate fi util pentru a găsi mai rapid standardul în care trebuie modificată o anumită opțiune.
- Un filtru din lista de standarde poate fi utilizat pentru a afișează numai cele utilizate în proiect.
- Atunci când selectați un standard pentru o opțiune, o comandă rapidă vă redirecționează către configurația standardului respectiv.
Transferul de standarde
Noul dialog facilitează considerabil procesul de transfer al standardelor. Acum este posibil să selectați simultan toate standardele care necesită actualizare. Acestea pot fi apoi transferate în baza de date a standardului companiei sau într-un alt proiect, într-o singură operațiune.
Dialogul oferă o comparație vizuală a standardelor, permițând utilizatorilor să identifice rapid principalele diferențe între cele din sursă și cele din destinație. O comparație detaliată a standardului selectat este furnizată în partea inferioară a dialogului. Sunt indicate și eventualele dependențe lipsă pentru transferul standardelor.
Pentru a simplifica și mai mult experiența utilizatorului, dialogul conține două filtre predefinite. Unul afișează numai diferențele dintre sursă și destinație, în timp ce celălalt afișează toate dependențele lipsă necesare pentru transferul standardului selectat.
Dialog pentru crearea unui document nou, tabelul de componente și revizii
Dialogurile pentru crearea documentelor, nomenclatura și istoricul au fost actualizate pentru a oferi o experiență consistentă utilizatorilor.
Dialogurile permit crearea documentelor printr-o interfață configurabilă. Fișierele model afișează o descriere legată de utilizarea lor.
Este posibil să setați favorite, să alegeți aspectul și să faceți pre-visualizare.
Fișierele model personalizate sunt adăugate automat la listă.
Opțiuni noi de configurare adăugate la configurator
Noul configurator oferă mai multe opțiuni pentru configurarea dimensiunilor cilindrilor telescopici. Acum este posibil să se facă setări diferite pentru curse și grosimi diferite ale pereților pentru fiecare etapă a cilindrului.
Poziția porturilor a devenit ajustabilă. Acestea pot fi amplasate pe corpul cilindrului sau la capătul tijei. În plus, este posibil să se indice care piesă a cilindrului, corpul sau tija, se va mișca atunci când cilindrul este acționat în timpul simulării.
În cele din urmă, cele două tipuri de cilindri, cu acțiune simplă/dublă și sincronă/nesincronă, sunt independente, astfel încât toate cele patru combinații sunt acum posibile.
Nou P&ID și actualizări în biblioteca ilustrată
Componente noi au fost adăugate în următoarele biblioteci:
- Electricitate rezidențială în America de Nord și Europa,
- Pneumatic – Componente secționale,
- Hidraulic – Componente secționale,
- Energie industrială și regenerabilă,
- Pneumatic – Componente ilustrate.
În plus, componentele din biblioteca ilustrată P&ID au acum conector electrici.
Nouveaux composants

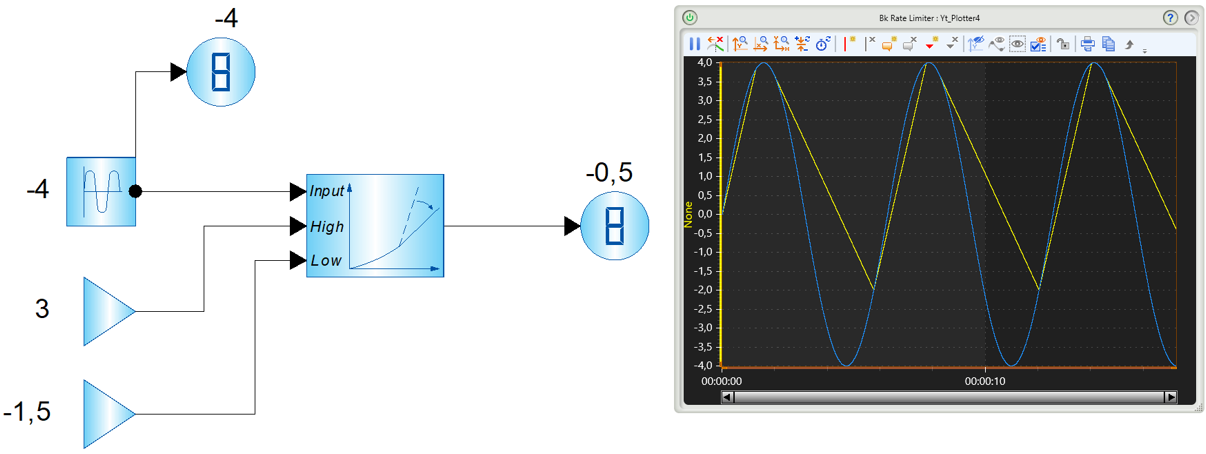

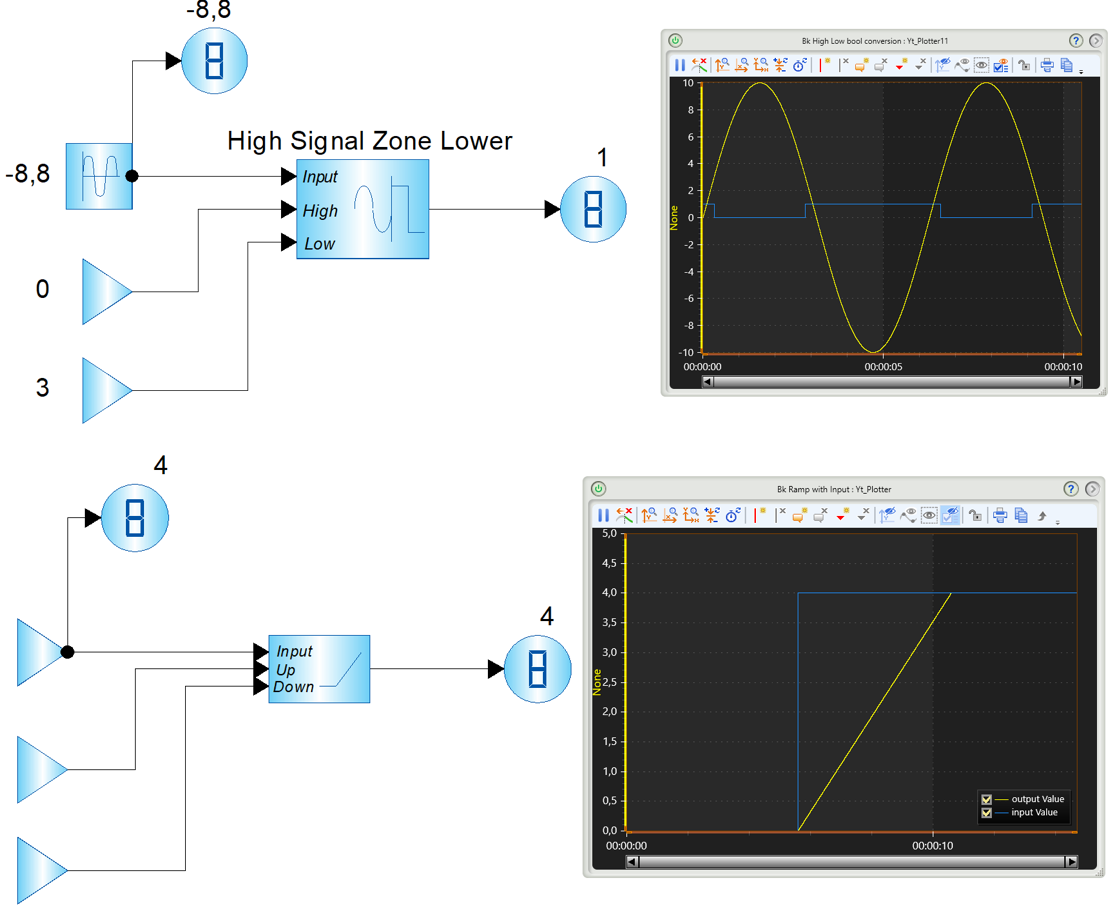

Noile funcționalități disponibile în această versiune sunt:
- Adaptor pneumatic și hidraulic capabil să citească densitatea, vâscozitatea sau raportul capacității termice.
- Generator de semnal chirp.
- Întârziere a semnalului bazată pe valoarea timpului sau numărul de etape.
- Matrici configurabile.
- Extinderea tuturor operatorilor matematici pentru a suporta matrici și numere complexe.

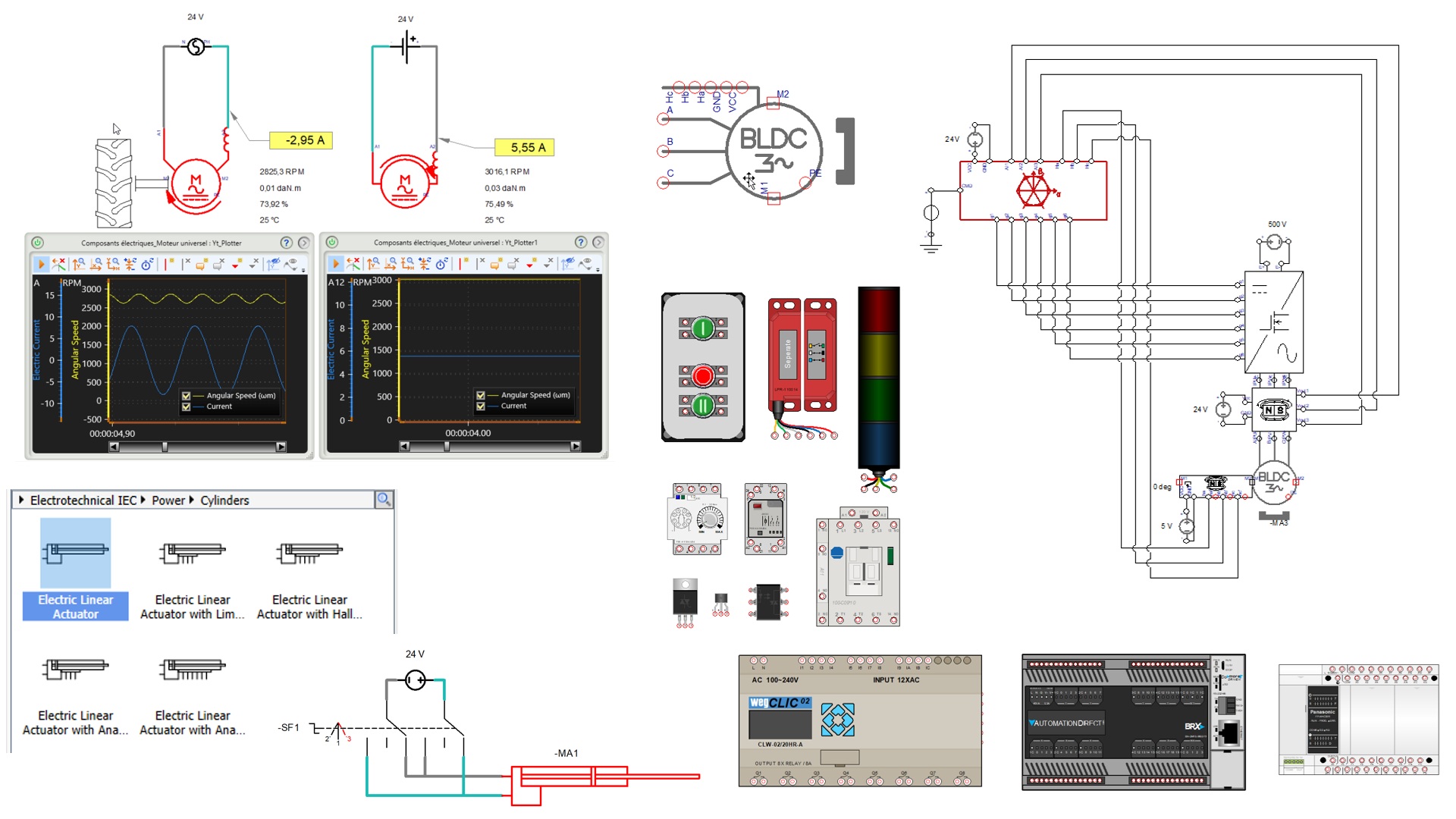

Noul motor DC fără perii (BLDC) cu control trapezoidal
Motorul cu curent continuu fără perii (BLDC) este disponibil în biblioteca electrotehnică. Acesta oferă acces la parametri de proiectare configurabili, dar oferă și configurații predefinite concepute pentru a reproduce motoarele reale.
Acest motor funcționează cu unitatea de control cu șase întrerupătoare, iar invertorul controlat și convertorul DC (Buck) de reducere a tensiunii sunt, de asemenea, adăugate. Acest lucru permite controlul vitezei motorului.
Acest ansamblu permite controlul motorului și controlul vitezei pe baza semnalelor de la senzorul cu efect Hall de 120 de grade.
Toate semnalele electrice sunt vizualizate.
Componente ilustrate noi
Au fost adăugate noi componente la biblioteca Electrică – Industrială și Energie regenerabilă:
- Invertorul hibrid vă permite să alegeți modul de încărcare și sursa de energie, simulând astfel sistemul energetic hibrid.
- Invertorul conectat la rețea (monofazat și trifazat) a fost integrat pentru a simula absorbția sau injectarea de energie în rețeaua electrică. Această componentă este esențială pentru aplicațiile solare conectate la rețea și asigură o gestionare eficientă a energiei, promovând autoconsumul și/sau revânzarea energiei excedentare.
- Componente care permit măsurarea bateriei pentru a vizualiza starea de încărcare a acesteia în timp real.
Motoare asincrone noi
Noi motoare asincrone trifazate:
- Cu cușcă dublă de veveriță — Modelează un cuplu de pornire ridicat cu alunecare redusă la sarcină maximă, ideal pentru compresoare, transportoare și alte sarcini cu pornire grea.
- Cu două viteze fixe (Dahlander) și două viteze configurabile — Modificarea vitezei de rotație a motorului prin schimbarea configurației statorului.
- Cu rotor bobinat — Oferă o reglare fină a cuplului de pornire prin rezistențe ale rotorului, facilitează pornirile progresive, limitează curentul de pornire și permite studierea căderilor de tensiune în rețea.
Îmbunătățirea motorului asincron existent:
- Integrarea unui model de simulare DQ — Crește precizia dinamică (tranzitorii cuplu/flux), deschide calea către control vectorial și V/f.
Motoare asincrone monofazate cu patru moduri de pornire disponibile:
- Cu defazare (înfășurare auxiliară rezistivă) — Soluție simplă și economică pentru sarcini ușoare.
- Cu condensator de pornire — Asigură un cuplu de pornire puternic cu releu centrifugal pentru sarcini grele.
- Cu condensator permanent — Oferă un randament bun și un factor de putere ridicat pentru o funcționare continuă și silențioasă (ventilatoare, pompe).
- Cu condensator dublu (pornire + permanent) — Combină un cuplu de pornire ridicat și un randament bun în regim de funcționare, pentru o utilizare versatilă.
Actualizarea mașinilor electrice
Calcularea evoluției termice și a bilanțului energetic pentru toate mașinile sincrone și asincrone. Temperatura mașinii este calculată pe baza parametrilor de proiectare, tipului de răcire și temperaturii ambiante. Randamentul mașinii este calculat pe baza puterii de intrare, puterii de ieșire și pierderilor.
Toate mașinile au liste de seturi de parametri gata de utilizare pentru mai multe puteri nominale (motoare, generatoare și mașini) pentru a reduce timpul de punere în funcțiune și a asigura o dinamică realistă (Ra, La, J, Bm, Laf consistente).
Nouvelle format de la bibliothèque « Électrique – Véhicule »
Noua bibliotecă „Electric – Vehicle” a fost reformatată și este disponibilă împreună cu celelalte biblioteci. Aceasta include cele mai utilizate componente auto care respectă standardele SAE și IEC. Au fost adăugate noi componente și o serie de relee auto în această bibliotecă pentru a accelera proiectarea și revizuirea diagramelor.
Nouveaux composants
A fost adăugată o cutie de viteze cu 2 arbori pentru a suporta raportul de transmisie variabil și randamentul pentru aplicații precum CVT sau transmisii variabile. De asemenea, suportă transmisia unghiului arborelui, ceea ce o face potrivită pentru utilizarea cu codificatoarele motorului.
Variabile globale pe categorii
Posibilitatea de a crea variabile globale care se aplică tuturor componentelor a fost introdusă cu ceva timp în urmă.
Pentru a oferi mai multă flexibilitate, acum este posibil să se creeze variabile globale care se aplică anumitor categorii de componente.
Sisteme de unități personalizate
Sistemele de unități utilizate în proiecte corespundeau anterior sistemelor metrice și imperiale nemodificabile. Acum este posibil să creați propriul sistem de unități personalizat. Puteți atribui unitatea dorită fiecărei măsurători fizice și puteți salva toate aceste setări într-un sistem de unități personalizat. Acest sistem poate fi apoi reutilizat în toate proiectele dvs.
Explorator de componente
Compilează și organizează într-un singur dialog lista tuturor elementelor și componentelor unui proiect și reprezentările acestora, pentru a oferi o imagine de ansamblu asupra proiectului și a facilita navigarea. Elementele asociate, precum și reprezentările posibile ale unei componente în mai multe locații din cadrul proiectului, sunt grupate împreună.
De exemplu:
- Cablu electric și cablurile și conectorii acestuia,
- Cablu și firele acestuia și imaginea acestuia,
- Cablu continuu și segmentele acestuia,
- Cilindru hidraulic reprezentat într-un circuit de concepție, o diagramă de conexiuni și într-un mecanism,
- Conductă hidraulică reprezentată într-un circuit de concepție și într-o diagramă de conexiuni cu racordurile sale.
Evoluția graficului
Au fost adăugate noi opțiuni la grafice pentru a îmbunătăți utilizarea:
- Axele y ale unui grafic pot fi ascunse. Dacă toate curbele de pe o axă sunt ascunse, axa este ascunsă automat.
- Curbele pot fi redenumite independent de diagramă.
- Axele Y pot fi stivuite, grupate după măsurătoare sau separate.
- Pozițiile cursorului pot fi editate pentru o mai mare precizie.
- Densitatea punctelor în timpul exportului poate fi redusă.
API-uri noi aplicabile grupurilor funcționale
Grupurile funcționale permit, printre altele, subdivizarea unui sistem în funcții independente. Au fost adăugate API-uri pentru a putea automatiza afișarea în conformitate cu această subdiviziune, fără a fi necesară modificarea manuală a atributelor fiecărui grup funcțional.
Această automatizare face posibilă afișarea rapidă a întregului sistem sau a unei părți a acestuia în scopuri de vizualizare, imprimare sau simulare, evitând orice eroare de manipulare manuală.

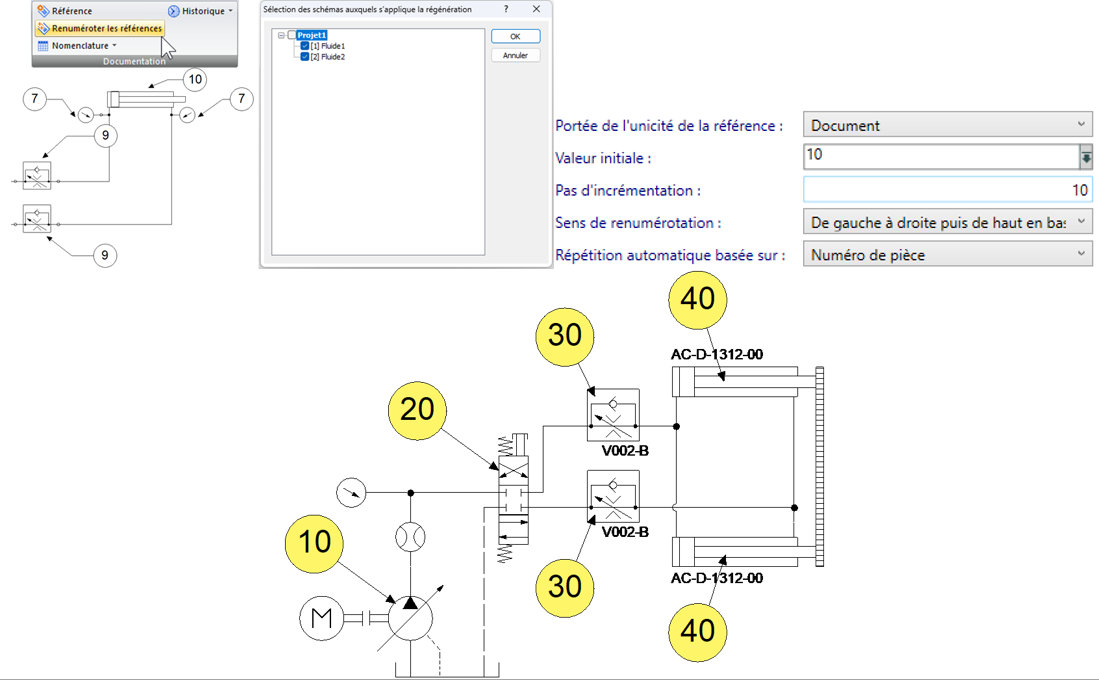

Referința componentelor
Gestionarea valorilor referințelor componentelor a fost îmbunătățită pentru a oferi o mai mare flexibilitate în funcție de cerințele utilizatorilor.
Opțiuni
- Alegerea domeniul de referință:Atribuirea valorilor ținând cont de componentele și referințele prezente în documentul curent sau la nivelul întregului proiect.
- Blocarea valorii anumitor referințe.
- Repetarea automată a valorii pe baza unei proprietăți comune:De exemplu, atribuirea automată a aceleiași referințe componentelor care au același număr de piesă.
- Valoarea inițială și pasul de incrementare:De exemplu, începerea numerotării de la 10 cu un pas de 10: 10, 20, 30, 40 etc.
Funcții
- Regenerarea valorilor referințelor dintr-un set în funcție de configurația opțiunilor, utilizând comanda de renumerotare.
- Reutilizarea automată a valorilor neutilizate dintr-o secvență. De exemplu, dacă valorile 1, 2 și 4 sunt deja atribuite, următoarea componentă primește automat valoarea 3.
- Instrumentele de diagnosticare pot detecta valorile duplicate în cadrul domeniului selectat, precum și referințele blocate.

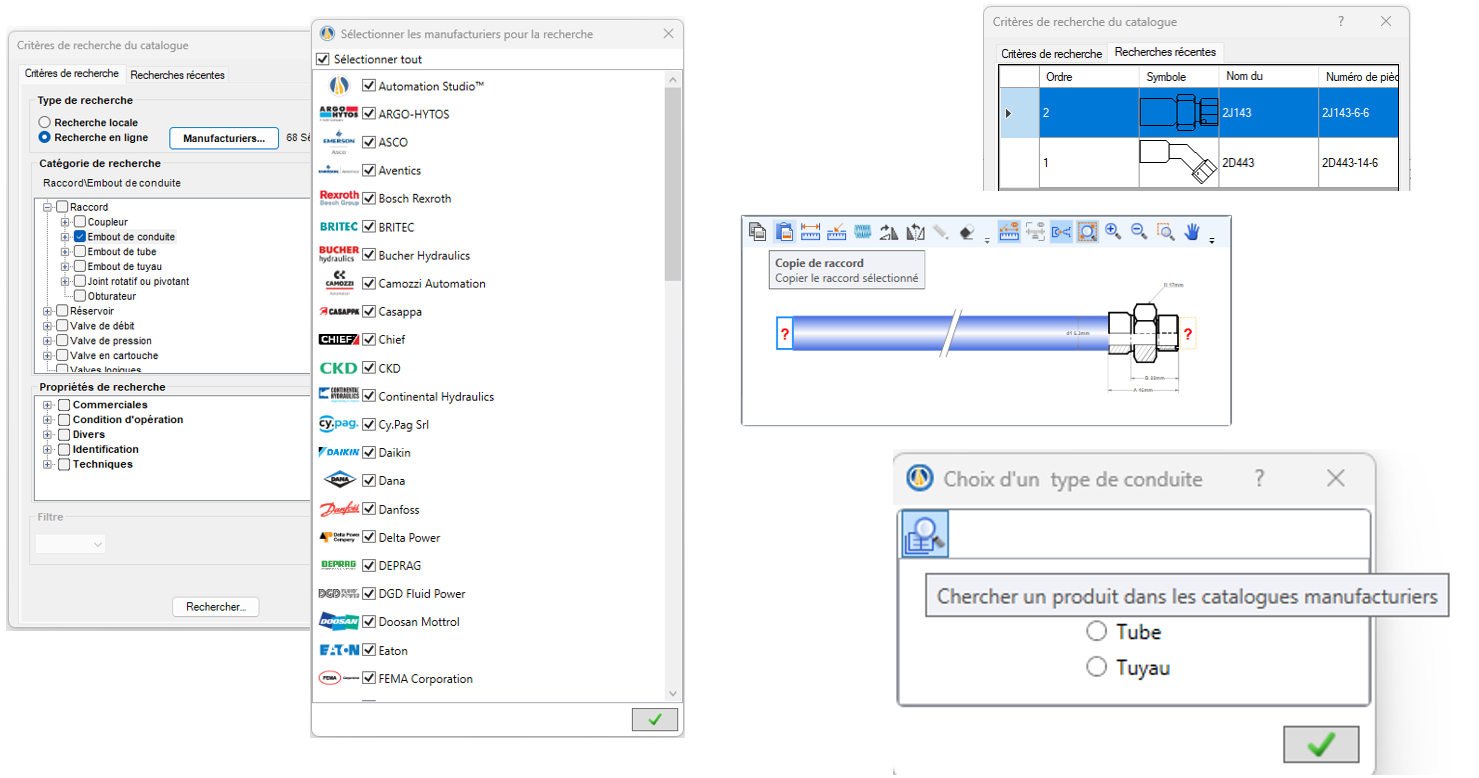

Productivitate
Cataloagele online sunt acum accesibile din fereastra de dialog pentru configurarea conductelor de fluid și a racordurilor. Cataloagele instalate local nu mai sunt necesare.
Căutările recente sunt salvate.
Pentru a accelera configurarea conexiunilor de conducte, acum este posibil să copiați și să lipiți un racord configurat la celălalt capăt, fără a reporni căutarea. Această funcționalitate este disponibilă și pentru racordurile conectate în serie și pentru porturile externe ale ansamblurilor.

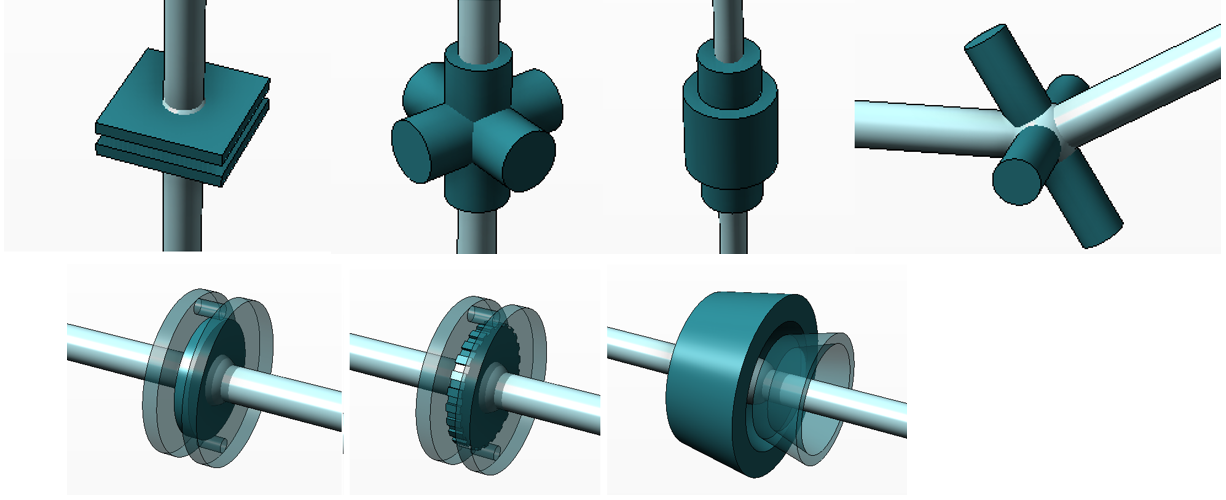

Dinamica sistemelor cu mai multe corpuri
Au fost adăugate noi tipuri de articulații cu mai mult de un grad de libertate în translație (T) sau rotație (R):
- Planar (2T + 1R),
- Sferică (3T),
- Cilindrică (1T + 1R),
- Universală (2R),
- Ghidaje și articulații unidirecționale: aceste articulații limitează mișcarea la o singură direcție de translație sau rotație.
A fost adăugată o serie de tipuri de ambreiaje
- Generic: Poate fi configurat fie ca un ambreiaj simplificat cu arc și amortizor, fie ca un ambreiaj cu frecare, utilizând modelul de frecare LuGre.
- Disc: Disc de fricțiune multiplu utilizat pentru transmiterea cuplului.
- Con: îmbinarea suprafețelor conice cu un material de frecare pentru transmiterea cuplului.

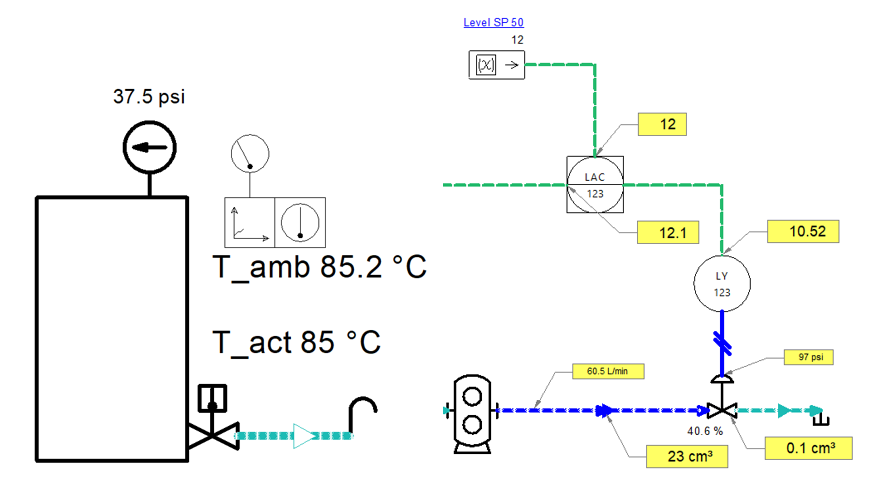

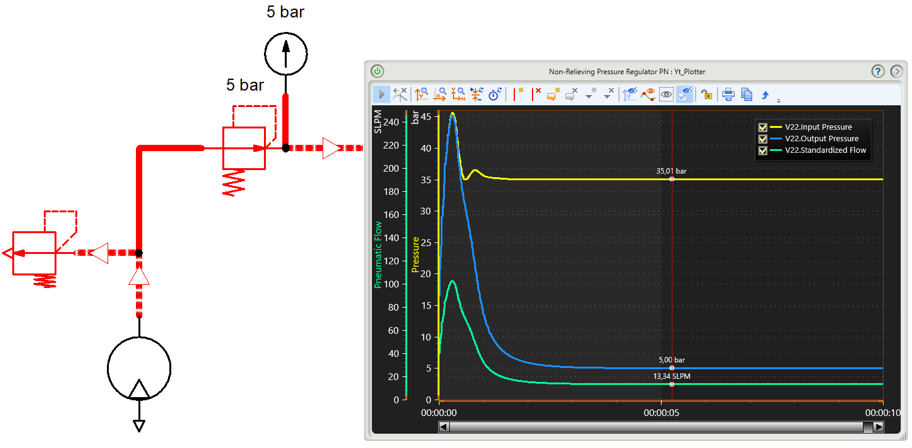

Diagrama de Instrumentație și Controlul Proceselor a fost actualizată cu mai multe modele de componente și funcționalități:
- Dispozitiv de eliberare a presiunii activat termic (TPRD), destinat eliberării gazului dintr-un rezervor de stocare sub presiune atunci când se atinge o temperatură ambiantă ridicată.
- Regulator de contrapresiune și regulator de presiune diferențială.
- Semnalul transmis pe căile de comunicație poate fi citit.
- Se poate măsura volumul lichidului comprimat din componente și conducte.
- Dimensionarea componentelor sistemului cu ajutorul foilor de calcul.

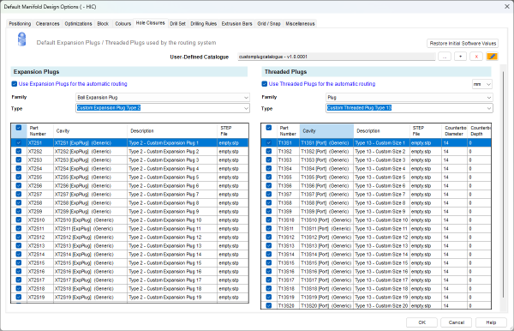

Crearea de cataloage personalizate cu elemente de blocare a orificiilor (dopuri)
Crearea și gestionarea de cataloage personalizate de elemente de blocare a orificiilor (dopuri) în atelierul Bloc Manifold.
Definirea informațiilor specifice fiecărui element de blocare, inclusiv:
- Număr de piesă,
- Cavitate,
- Descriere,
- Model STEP asociat.

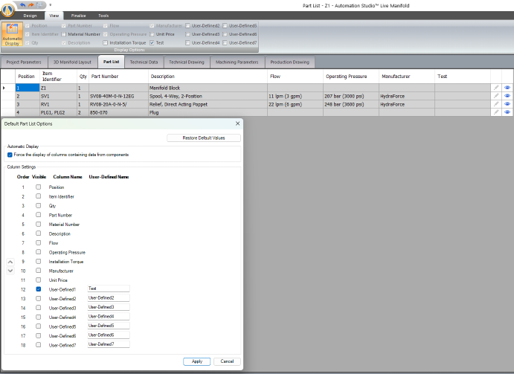

Personalizarea listei de piese (coloane)
Acum este posibil adăugarea de coloane la lista de piese.
Acestea pot fi reordonate prin glisare și plasare, afișate sau ascunse folosind comenzile disponibile în fila „Vizualizare”. Coloanele personalizate definite de utilizator pot fi redenumite prin meniul contextual al coloanei.

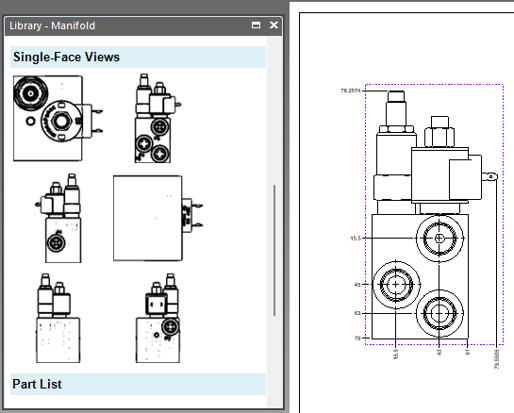

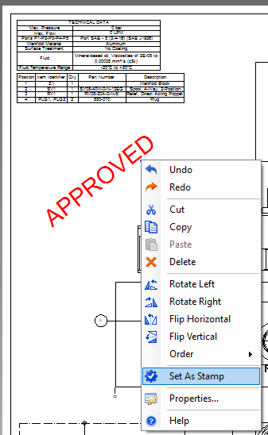

Vederea unei singure fețe în desenele tehnice
Acum este posibil să se insereze vederi individuale ale unor fețe specifice în desenele tehnice.
De asemenea, lista de piese și schema hidraulică sunt disponibile în desenul de producție.

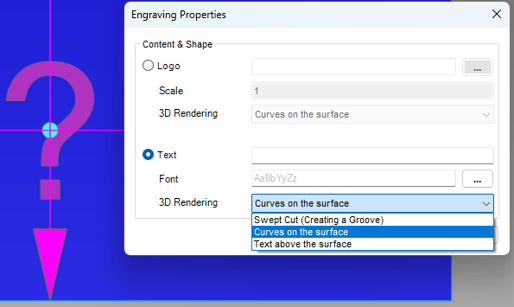

Metoda de gravare în 3D pentru exportul în format STEP
Acum este posibil să se specifice metoda de gravare 3D utilizată pentru gravuri în cadrul funcției de export STEP (gravat în bloc, desenat pe suprafață sau desenat deasupra suprafeței).

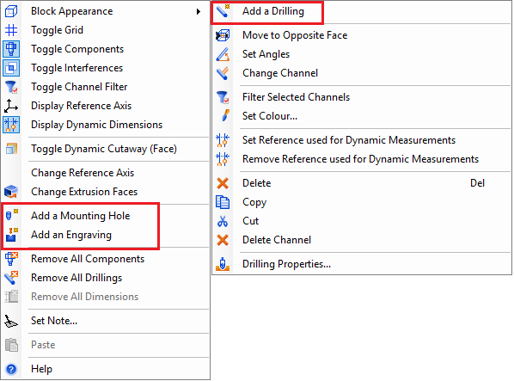

Posibilitatea de a adăuga găuri de fixare, gravuri și găuri de foraj direct din bloc
Acum puteți adăuga găuri de fixare, gravuri și găuri de foraj folosind comenzile disponibile în meniul contextual. Nu mai este necesar să accesați biblioteca.
Compactarea blocului fără a modifica poziția găurilor
Adăugarea unei noi comenzi de compactare a blocului, care reduce dimensiunile totale ale blocului fără a modifica distanțele dintre găurile existente.

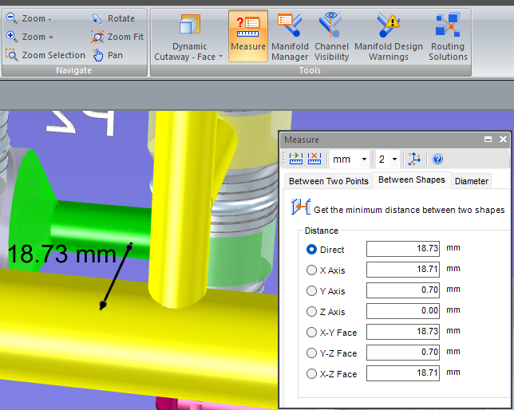

Îmbunătățirea instrumentului de măsurare
Instrumentul „Măsurare” vă permite acum să măsurați distanța minimă dintre două forme. De asemenea, vă permite să aflați diametrul oricărui cilindru din bloc.
Secțiune a blocului pe una dintre fețele sale sau pe planul ecranului
Acum este posibil să se creeze o secțiune a blocului 3D paralelă cu fața cea mai reprezentativă (fața cea mai apropiată) sau cu ecranul. Acest lucru se poate realiza direct din mediul 3D.

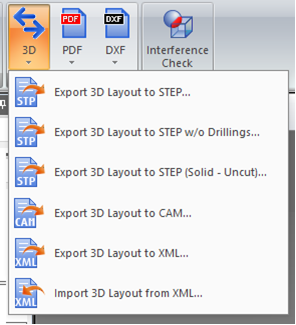

Exportă modelul 3D în format STEP în mod Solid, nedecupat
Funcția actuală de export STEP vă permite să obțineți un fișier STEP care conține elemente interne în modul „Suprafață”.
Acum este posibilă exportarea tuturor elementelor 3D ale blocului într-un fișier STEP în modul solid. Cu toate acestea, nu se efectuează tăieturile dintre elemente. Utilizatorul poate deschide apoi acest fișier STEP într-un program CAD extern și poate efectua tăieturile în câteva secunde, pentru a obține un fișier STEP „solid”.
Setarea unui element de desen ca ștampilă pe un desen tehnic
Se poate defini orice element al desenului ca ștampilă nemodificabilă pe un desen.

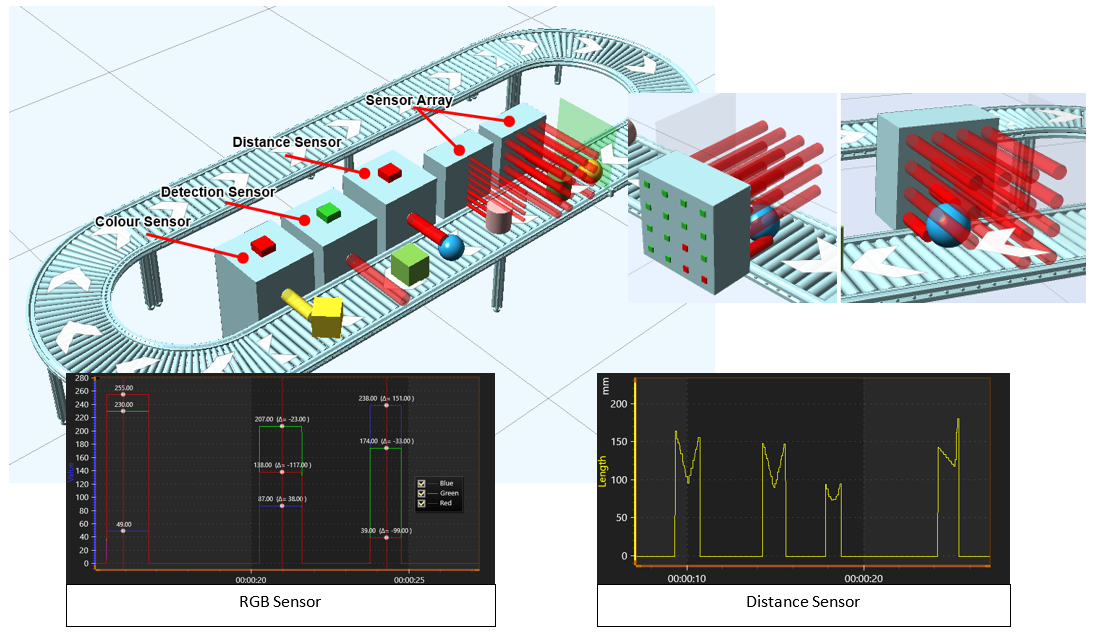

Senzori noi
Au fost adăugate noi tipuri de senzori la Atelierul de Robotică:
- Senzorul de detectare va detecta prezența unui obiect în proximitatea lui.
- Senzorul de distanță poate măsura distanța până la cel mai apropiat obiect aflat în proximitatea senzorului. Această distanță se actualizează pe măsură ce obiectul trece în fața senzorului, permițând identificarea obiectelor rotunde sau oblice.
- Senzorul de culoare returnează trei valori, câte una pentru valorile roșu, verde și albastru ale obiectului detectat de senzor.
- Senzorul de tip matrice poate fi configurat cu numărul dorit de rânduri și coloane de senzori de detectare. Fiecare senzor returnează o valoare booleană care indică prezența unui obiect în proximitatea a senzorului.
Pe lângă variabilele care indică prezența sau starea unui obiect, toți senzorii dispun de doi indicatori vizuali de detectare. Unul are forma fasciculului senzorului, iar celălalt este un afișaj situat în partea superioară sau în spatele senzorului, care se colorează în roșu atunci când este detectat un obiect.

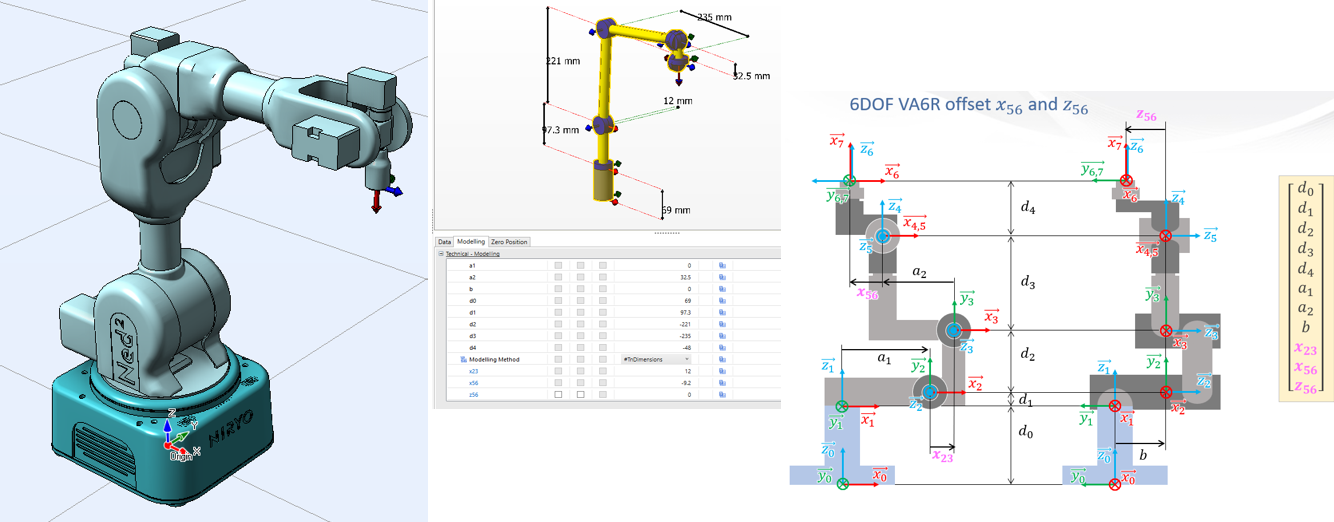

Noi geometrii ale roboților
Atelierul de robotică acceptă acum arhitecturile de roboți industriali cu 6 axe, inclusiv configurații cu încheietură nesferică, extinzând semnificativ gama de roboți care pot fi simulați.
Această îmbunătățire permite integrarea robotului Niryo Ned2, reproducând cu fidelitate caracteristicile sale cinematice specifice, inclusiv decalajele arhitecturale, pozițiile de zero definite de producător, convențiile privind sensul de rotație al articulațiilor și convențiile referitoare la flanșă. Noile arhitecturi de roboți sunt 100% compatibile cu toate funcționalitățile existente ale Atelierului de Robotică.
Această evoluție extinde capabilitățile de simulare, permițând integrarea unei varietăți tot mai mari de roboți și crearea unor gemeni digitali de înaltă fidelitate pentru roboți proveniți de la diferiți producători.

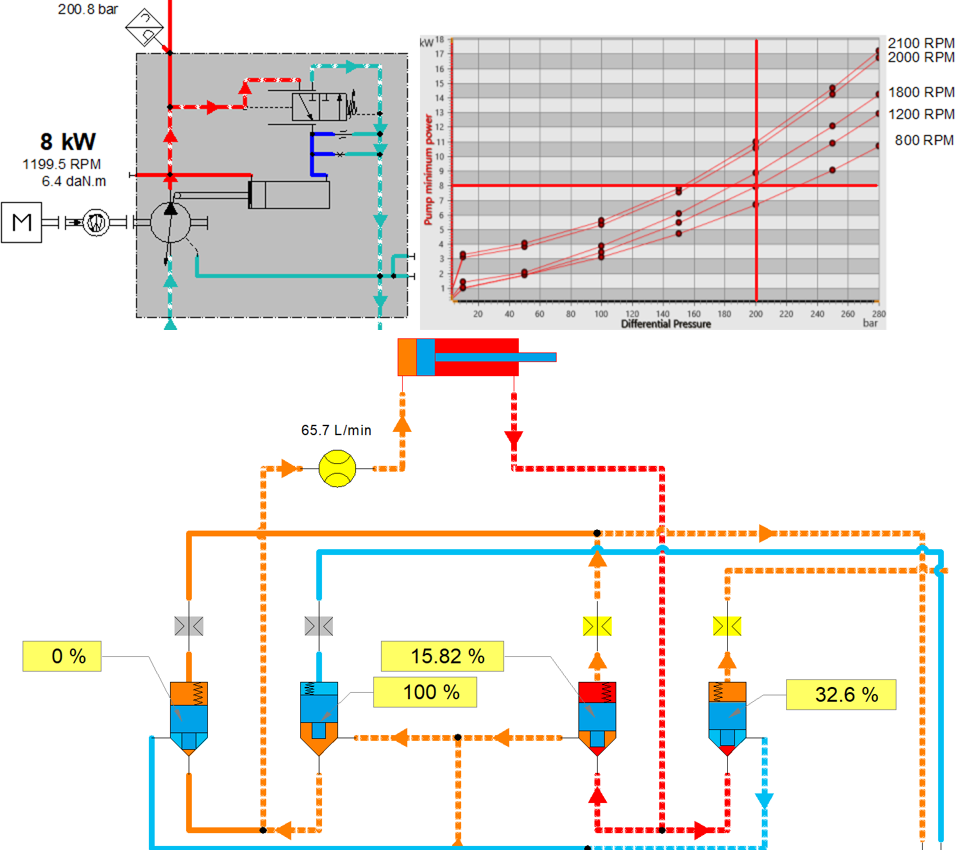

Sumar
Completări și îmbunătățiri aduse modelelor de simulare:
- Pompe cu debit variabil:
- Modelarea efectului presiunii de lucru asupra poziției pistonului de comandă.
- Modelarea consumului minim de putere al pompei atunci când nu se produce niciun debit din cauza pierderilor mecanice.
- Supape tip cartuș: Măsurarea treptată a gradului de deschidere (%).
- Orificii: Precizia calculelor privind diferenței de presiune.
- Valve cu funcția Kick Down.
Completări și îmbunătățiri
Completări și îmbunătățiri ale modelelor de simulare:

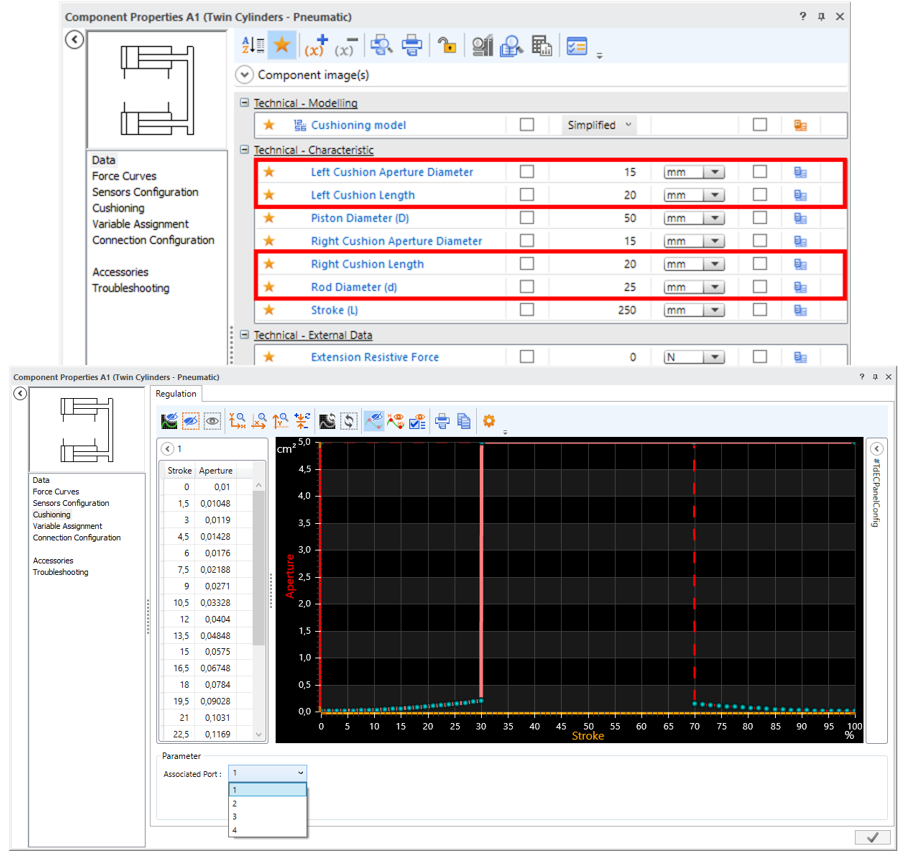

- Cilindri: a fost adăugată simularea amortizării.

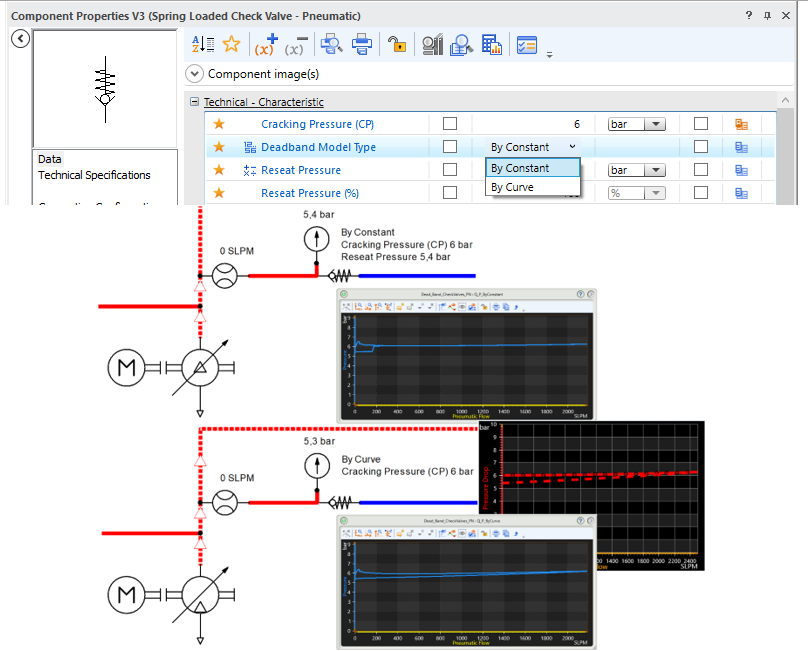

- Supapă de sens unic: Se poate specifica un Palier inactiv(Dead Band) pentru presiunea de închidere.
- Regulator de presiune fără evacuare: menține o presiune constantă la ieșire și blochează debitul în sens invers.
Sumar
Adăugarea unor noi modele de simulare:
- Motor universal: disponibil acum în două variante — cu racord mecanic și fără racord mecanic — cu o listă prestabilită de configurații corespunzătoare diferitelor puteri nominale, tensiuni nominale și viteze de funcționare.
- Cilindru electric: această versiune include dispozitive de acționare electrice complet noi, disponibile în cinci variante: standard, cu semnal de retur de la întrerupătorul de limită, cu semnal de retur analogic, cu semnal de retur de la senzorul cu efect Hall și ultimul cu ambele semnal de retur atât analogic și semnal de la întrerupătorul de limită.
- Motor de curent continuu fără perii (BLDC) cu senzori cu efect Hall integrați: adăugarea acestei componente permite simularea comportamentului electromecanic al motorului și generează direct cele trei semnale ale senzorilor cu efect Hall (Ha, Hb și Hc) pe baza unghiului electric al rotorului.
- Blocuri de control FOC pentru motoare PMSM și BLDC: au fost adăugate noi blocuri de control orientat pe câmp (FOC) pentru un invertor trifazat cu două niveluri, în scopul de a facilita controlul motoarelor sincrone cu magneți permanenți (PMSM) și al motoarelor de curent continuu fără perii (BLDC).
- Senzor de curent cu efect Hall: noul senzor de curent cu efect Hall permite măsurarea curentului care trece printr-un conductor și generarea unui semnal de ieșire analogic proporțional fără a întrerupe circuitul electric.
- Noi componente ilustrate: a fost adăugat un nou set de componente ilustrate, incluzând PLC-uri de la diverși producători, precum WEG, Panasonic, Automation Direct și alții. De asemenea, a fost adăugat un wattmetru trifazic ilustrat. Această componentă reprezintă un instrument de măsurare trifazic, facilitând citirea, documentarea și prezentarea sistemelor electrice care utilizează sarcini trifazice, motoare sau rețele electrice.
Componente noi
Au fost adăugate trei componente noi în Block Workshop:
- Limitator de viteză: pentru a genera un semnal delimitat de rate minime și maxime de variație.
- Convertor de semnal High/Low: pentru a converti semnalul într-o ieșire logică de tip High/Low.
- Rampă cu intrare: pentru a genera o rampă de tranziție între ieșirea curentă și intrare, în conformitate cu parametrii furnizați.
Atelierul de robotică
Acest nou atelier Robotică din Automation Studio™ oferă utilizatorilor instrumente pentru a crea și simula celule de lucru robotizate. Atelierul oferă modele de roboți care reproduc cu acuratețe dimensiunile și funcționalitățile roboților reali, permițând utilizatorilor să lucreze cu roboții simulați în același mod ca și cu roboții reali. Atelierul oferă, de asemenea, alte obiecte robotice, cum ar fi sarcini, unelte sau benzi transportoare, permițând utilizatorilor să își construiască propriile linii de producție și să verifice interacțiunile dintre acestea înainte de a putea construi sistemul real. În plus, atelierul oferă capacitatea de a crea co-simulări all-in-one care integrează roboții cu alte tehnologii din ecosistemul Automation Studio™ (cum ar fi PLC), ceea ce va aduce utilizatorii la următorul nivel de simulări complete în Automation Studio™.
Atelier de diagrame pentru conducte și instrumentație
Acest nou atelier de diagrame de conducte și instrumentație oferă utilizatorilor o versiune inițială a unui editor de diagrame de proces. Acesta oferă o bibliotecă de simboluri pentru cele mai frecvent utilizate componente, cum ar fi valvele de presiune și debit, rezervoarele, compresoarele și pompele, precum și schimbătoare.
Editarea conductelor și, mai general, reprezentarea simbolurilor pe diagrame, urmează regulile de reprezentare recomandate de standardele ISA 5.1-2009 și ISO 14617.
Fișierele de test didactice virtuale vor fi disponibile pentru predarea exercițiilor referitoare la controlul nivelului și al temperaturii.
Aspectul componentelor
Ca urmare a îmbunătățirilor aduse conductelor, cilindrilor și distribuitoarelor, acum este posibilă schimbarea aspectului vizual în simularea și editarea tuturor celorlalte componente. Este posibil să se identifice și să se distingă vizual piesele mobile și fixe ale componentelor, stările lor de activare, volumele de umplere și regiunile presurizate. Standardele au fost predefinite, dar utilizatorii își pot crea propriile standarde.
Aceste completări vizuale fac posibilă transformarea unei diagrame de proiectare într-un document dedicat instruirii sau publicării tehnice prin simpla schimbare a standardului documentului.
Configurator de racorduri
Realismul simulării unui sistem de fluide depinde, printre altele, de o evaluare adecvată a pierderilor de presiune cauzate de toate elementele circuitului. Furtunurile, capetele țevilor sau tuburilor, precum și racordurile de tip cot sau T, de exemplu, lipsesc adesea din diagramă sau sunt neglijate în modelul digital. Configuratorul de racorduri permite adăugarea de racorduri la conducte, de adaptoare la componente și de conectori între elemente fără a necesita simboluri suplimentare pe diagrama de proiectare. Pierderile de presiune asociate vor fi totuși luate în considerare în timpul simulării. Cu toate acestea, adăugarea acestor componente se va reflecta în lista de piese (Tabelul de componente).
În așteptarea publicării cataloagelor producătorilor de racorduri, utilizatorul poate configura racordurile care sunt utilizate cel mai frecvent în sistemele sale.
Utilizarea fișierelor STEP pentru componente generice
Componentele generice pentru blocurile manifold sunt reprezentate cu forme generice (cilindri sau cuburi). Acum va fi posibilă înlocuirea acestor forme generice cu fișiere STEP alese de utilizator.
Deși sunt disponibile numeroase cataloage de componente, această adăugare face posibilă gestionarea componentelor specifice care nu sunt încă în aceste cataloage.
Afișarea vederilor în secțiune în desenele tehnice
Această nouă funcție va face posibilă definirea vederilor în secțiune în mediul 3D și punerea lor la dispoziție în desenele tehnice. Odată definite în mediul 3D, crearea și actualizarea vederilor de secțiune este automată.
Crearea automată a desenelor tehnice va lua în considerare vederile de secțiune definite de utilizator.
Evoluția componentei personalizate
Evoluția componentei personalizate face posibilă modelarea componentelor multi-tehnologice. Cu alte cuvinte, componenta creată va fi capabilă să gestioneze mai multe tehnologii. Va fi posibilă, de exemplu, crearea unei componente electro-hidraulice compatibile cu editorul de diagrame multi-tehnologie.
În domeniul proceselor, va fi posibil să se configureze o componentă cu mai multe tipuri de fluide de intrare și de ieșire, de exemplu pentru a crea un distilator.
Această evoluție deschide numeroase posibilități de modelare, cum ar fi în electrificarea sistemelor mecanice sau în industria proceselor, unde nu este posibil să se creeze toate modelele posibile.
Prindere
O nouă familie de actuatoare este disponibilă în atelierul pneumatic: dispozitivele de prindere pneumatice. Aceste actuatoare sunt utilizate cel mai frecvent în aplicații de preluare și plasare. Această nouă familie oferă dispozitive de prindere cu acțiune simplă și dublă, cu funcționare a degetelor în unghi sau paralel.
Variația volumului de ulei
Variația volumului de ulei în funcție de presiunea la care este supus a fost deja luată în considerare. Cu această nouă evoluție, va fi luată în considerare și influența temperaturii asupra volumului de ulei.
Noua bibliotecă ilustrată cu componente de proces
O nouă bibliotecă de componente ilustrate este disponibilă pentru a extinde domeniile de aplicare ale simulatoarelor didactice. Au fost adăugate componente de proces pentru a putea utiliza sisteme de control al volumului, de control al temperaturii și de tip HVAC în scopuri de instruire.
Limbaj Nou
Limbajul Python a fost adăugat pentru crearea de scripturi în Automation Studio™.
Blocuri noi
Au fost adăugate blocuri suplimentare pentru a acoperi o gamă mai largă de cazuri de modelare. În plus, unele dintre aceste blocuri ajută cu eficientizarea anumitor funcții.
Noile transformatoare de curent
Noile transformatoare de curent au două modele de simulare: modelul simplificat și modelul avansat. Modelul simplificat are un număr limitat de parametri, cum ar fi frecvența, raportul de transformare și valorile care nu trebuie depășite. Acesta simulează, în plus față de factorul de transformare, factorul de siguranță și curentul de suprasarcină termică. În caz de depășire, este generat un mesaj de eroare. Modelul avansat, mai realist, utilizează parametri de construcție și simulează efectul de remanență și efectul de saturație.
Lumini și lămpi noi
Noile indicatoare luminoase și lămpi au mai multe modele de simulare care iau în considerare parametrii de tensiune, putere, flux luminos și eficacitate luminoasă.
Exportul în formatul XML IEC 61131-10
Documentele Diagramelor Ladder se pot exporta acum în formatul XML conform IEC 61131-10.
Traduceri multiple
Tabelele de componente și rapoartele oferă acum posibilitatea de a afișa datele în mai multe limbi în același timp. Un nou câmp este disponibil în Tabelele de componente și Rapoarte numit „Proprietate tradusă de utilizator” poate fi utilizat pentru a selecta un termen de tradus și limba în care ar trebui să fie tradus. Textul este tradus utilizând baza de date a gestionarului de traduceri.
Câmpul de traducere poate fi adăugat de mai multe ori, astfel încât orice număr de termeni poate fi tradus în atâtea limbi câte sunt necesare.
Component personalizat
Accesul la documentele care definesc comportamentul, logica sau simbolul unei componente personalizate este posibil chiar dacă aceasta din urmă este grupată sau asamblată cu alte componente. Această dezvoltare permite, de exemplu, declararea defecțiunilor în comportamentul oricărei componente personale din bibliotecile ilustrate (educaționale).
Aspectul componentei
După componentele hidraulice, acum este posibil să se configureze aspectul componentelor pneumatice, mecanice și de control în modul de simulare și editare.
Diferitele părți ale componentelor pot fi ușor distinse, cum ar fi piesele mobile sau fixe, elementele active sau inactive, volumele care pot fi umplute și zonele presurizate. Standardele au fost predefinite, dar utilizatorii își pot crea propriile standarde.
Aceste îmbunătățiri vizuale fac posibilă transformarea unei diagrame de proiectare într-un document dedicat formării sau publicării tehnice, prin simpla schimbare a standardului documentului.
Editor pentru Indicator
Această nouă funcționalitate permite oricărui utilizator să își creeze propriile indicatoare. Indicatorul este desenat direct pe diagramă, făcând posibilă vizualizarea imediată a rezultatului.
Structura indicatorului este desenată cu ajutorul liniilor. Conținutul poate fi text simplu, text editabil de utilizator sau text preluat din setările configurate ale aplicației. Toate aceste elemente pot fi adăugate foarte ușor în interiorul cadrului indicatorului.
Un indicator poate fi format din mai multe cadre. Fiecare cadru poate fi poziționat oriunde pe pagină sau atașat automat la un colț.
Modificarea valorii unei dimensiuni
Este posibil să se adauge dimensiuni liniare și unghiulare pe desenele tehnice. Aceste dimensiuni pot fi atașate la ancore predefinite sau personalizate de către utilizator.
Plasarea precisă a ancorelor personalizate pe o diagramă cu ajutorul mouse-ului poate fi dificilă. Acum este posibil să specificați direct valoarea unei dimensiuni sau a unui unghi.
Sistem îmbunătățit de calculare a costului unui bloc manifold
O estimare a costului unui bloc manifold poate fi obținută prin ajustarea parametrilor din baza de date a prețurilor.
Au fost adăugate 2 tabele la această bază de date. Acestea permit acum utilizatorului să introducă timpul de prelucrare per burghiu și per tip de cavitate. Acest lucru aduce precizie calculului general al costului blocului manifold.
Poligon, arc și curbă sunt disponibile pentru diagramele tehnice
Acum este posibilă desenarea de poligoane, arce și curbe pe desenele tehnice.
Actualizare a bibliotecii de componente pentru electricitatea rezidențială
O nouă secțiune pentru planuri electrice este adăugată la biblioteca de componente ilustrate de electricitate rezidențială. Această secțiune include prize, întrerupătoare, pereți, uși și multe altele pentru a desena o schiță electrică completă a unei case sau a unui apartament în scopuri de instruire.
Blocul PID actualizat
Blocul pre-construit care implementează un control PID a fost revizuit pentru a include un coeficient de filtrare pe ramura derivată, limitele de ieșire ale semnalului de comandă și un calcul anti-windup pe ramura integratorului.
Componente noi
- Adăugare (tiristor, tranzistor, DIAC, TRIAC și optocuplor) și actualizare componentelor în biblioteca ilustrată „Electricitate - Controlul motoarelor și Energie regenerabilă”.
- Actualizată biblioteca ilustrată „ Electricitate - Electricitate CC ”.
Componente noi
- Adăugarea și actualizarea senzorilor și decodoarelor de viteză și poziție montate pe arbore: Senzor potențiometric, Senzor rezolver, Senzor sincro, Senzor inductosyn, senzor RVDT, Codificator incremental, Codificator absolut, senzor cu efect Hall 90°, senzor cu efect Hall 120° și encoder incremental cu port pentru direcția de rotație.
- Putem reprezenta grafic A(θ), B(θ) și Z(θ) de la encoderul incremental. Analizând aceste diagrame, putem determina direcția de rotație a motorului pe baza relației de fază dintre A și B. În plus, examinând Z(θ), putem calcula RPM, deoarece impulsul Z apare o dată pe revoluție.
- Putem trasa și compara poziția relativă calculată de decodor cu poziția unghiulară a motorului. Observăm că ambele semnale se potrivesc, ceea ce înseamnă că decodorul funcționează corect.
Abilitatea de a defini materiale personalizate
Atelierul Automation Studio™ Manifold conține nume generice de materiale care pot fie diferite pentru utilizatorii aplicației.
Acum este posibil să se definească nume personalizate pentru materiale și finisaje de materiale.
Tabele dinamice pentru Indicatorul desenelor tehnice
Acum este posibil să se definească Tabele de componente, atașate la Indicatorul desenelor tehnice, care se completează automat cu datele proiectului.
Datele pot proveni din lista de piese sau din revizii.
Alte îmbunătățiri au fost aduse editorul Indicatorului.
Exportul desenelor tehnice în DXF
Desenul tehnic și desenul de producție pot fi exportate în format PDF și DXF.
În plus, tabelele care conțin liste de piese, reviziile, datele tehnice sau operațiunile de prelucrare au fost îmbunătățite pentru a permite modificarea fonturilor textului.
CETOP cu găuri de montare de trecere
CETOP-urile generice disponibile în Catalogul Generic conțin acum opțiunea „Gaură de trecere” pentru găurile de montare.
Îmbunătățirea sistemului de măsurare dinamică
Măsurătorile dinamice facilitează deplasarea elementelor în 3D.
Îmbunătățirea se aplică elementelor de tip CETOP, permițând măsurători și deplasarea CETOP din oricare dintre subelementele sale (porturi, găuri de montare, pin de localizare).
Atelierul de robotică
Roboții colaborativi (Cobots) pot fi acum simulați în Automation Studio™. Utilizatorii îi pot plasa cu ușurință într-o celulă de lucru de simulare, îi pot programa, le pot vizualiza acțiunile în 3D și le pot analiza performanțele.
În această nouă versiune a Atelierului de Robotică sunt incluse îmbunătățiri ale stabilității și performanței.
Îmbunătățiri aduse modelului cilindrului
Acum este posibil să adăugați amortizare cilindrilor. Sunt disponibile două metode de specificare a amortizării: simplificată sau prin curbe. Modelul simplificat utilizează un diametru fix al orificiului și o lungime definită de aplicare a amortizării pe primele două orificii ale cilindrului. Modelul cu curbe permite adăugarea unei curbe variabile de amortizare pe fiecare orificiu al cilindrului.
Efectele cavitației asupra unui cilindru care este inclus într-un mecanism vor fi acum calculate.
A fost dezvoltat un nou model pentru calcularea efectelor forțelor rezistive asupra unui cilindru dintr-un mecanism. Acest model permite simulării să ruleze mult mai rapid atunci când există forțe de frecare pe un cilindru.
Pompe și motoare cu capacitate variabilă
Modelul pistonului de control pentru pompe și motoare a fost revizuit pentru a-l face mai fiabil și pentru a adăuga restricții interne configurabile la orificiile pistonului de control.
Stabilirea vitezei de comunicare
Acum este posibilă selectarea vitezei de comunicare CAN bus pentru a se potrivi elementelor conectate. Sunt disponibile următoarele opțiuni de viteză: 100 kbit/s, 125 kbit/s, 250 kbit/s (valoare implicită), 500 kbit/s și 1 Mbit/s.
Noi Solenoizi pentru controlul distribuitoarelor
Solenoidele pentru controlul distribuitoarelor au fost revizuite pentru a lua în considerare tipurile de solenoide disponibile pe piață, care sunt DC ON/OFF, AC ON/OFF, DC/AC ON/OFF (cu sau fără protecție), AC/DC ON/OFF cu redresor, DC proporțional și proporțional cu control analogic integrat. De asemenea, am adăugat conectorul de reducere a puterii și regulatorul solenoidului proporțional.
Fiecare solenoid are mai multe modele de simulare: circuit simplificat (simulare de la putere), circuit echivalent (simulare de la rezistență și inductanță) și model dinamic (luând în considerare tranzitorii). Modelul ia în considerare efectul temperaturii asupra curentului și a poziției.
Simboluri noi pentru reprezentarea cablurilor
Această versiune include multe simboluri noi pentru a facilita reprezentarea geometriei cablurilor pe diagrama electrică.
Bilanțul de putere și calculul temperaturii pe mașini de curent continuu
Bilanțul de putere este calculat automat în simularea mașinilor de curent continuu (putere absorbită, pierderi prin efect Joule în stator, pierderi prin effect Joule circuit de excitatie, pierderi constante, putere utilă și randament).
Temperatura mașinii este calculată în funcție de metoda de răcire (convecție liberă, autocirculare, dispozitiv independent montat) și de temperatura camerei.
Diagramă Ladder SIEMENS
Diagrama Ladder pentru PLC Siemens a fost îmbunătățită și este acum disponibilă în biblioteca principală sub titlul Diagrama Ladder pentru PLC Siemens seria 1200 . Versiunea veche a atelierului a fost păstrată și este încă disponibilă sub titlul Diagrama Ladder pentru PLC Siemens-Basic.
Nouă căutare în catalogele online
Noua versiune a cataloagelor online Automation Studio™ permite acum căutări avansate bazate atât pe cuvinte cheie, cât și pe proprietăți tehnice prezente în cataloage. Datele tehnice care trebuie căutate pot fi definite și filtrate rapid în funcție de producători și cataloage, datorită unei noi interfețe prietenoase cu utilizatorul.
Catalogele noi și actualizate ale producătorilor
Au fost adăugate și actualizate multe cataloage ale producătorilor. Noile date tehnice permit utilizarea componentelor compatibile ale producătorilor în cadrul atelierului de blocuri hidraulice și permit integrarea directă a componentelor pre-configurate și documentate ale producătorilor în blocul dumneavoastră în Automation Studio™. Componentele compatibile cu blocul sunt identificate în managerul de catalog.
- Argo-Hytos NOI
- AVENTICS ACTUALIZAT
- BUCHER Hydraulics ÎN CURÂND
- Cy.Pag ACTUALIZAT
- Dana Brevini Pumps & Motors ACTUALIZAT
- Danfoss MVB Valves NOI
- Danfoss Pumps and Motors ACTUALIZAT
- Hengli Cartridge Valves NOI
- Hengli Mobile Valve NOI
- HydraForce ACTUALIZAT
- Koganei ACTUALIZAT
- Parker Industrial Proportional Directional Control Valves ACTUALIZAT
- Parker Motors ACTUALIZAT
- Related Fluid Power ÎN CURÂND
- Sun Hydraulics ACTUALIZAT
- Weber-Hydraulik NOI
- Yuken Pumps ACTUALIZAT
- Yuken Valves ACTUALIZAT
Componentele din Catalogul de Producători sunt adăugate și actualizate săptămânal.
Listă și export noi pentru parametrii de prelucrare
Lista tuturor operațiunilor de prelucrare poate fi generată odată ce proiectarea manifoldului 3D este completă. Tipurile de operațiuni de prelucrare sunt descrise conform standardelor din industrie. Fiecare parametru poate fi modificat direct din listă, valorile fiind actualizate automat pe dispunerea 3D și în desenele tehnice.
Interfață Automation Studio™ cu Mastercam™
Această listă de operațiuni de prelucrare este exportată ca un fișier XML. Acest lucru permite transferul direct al informațiilor de prelucrare de la Automation Studio™ către software-ul CAM pentru a ajuta la eficientizarea producției.
Bușon de orificiu generic
A fost adăugat o componentă, bușon de orificiu, cu dimensiuni configurabile în catalogul generic pentru manifold.
Vizualizarea filetelor de cavitate
Filetele din cavități sunt acum reprezentate vizual în Managerul de Cavitate și în Dispunerea 3D a Manifoldului.
Fuziune lamare / perforare alezată cilindric
Este posibil să eliminați o lamare dintr-o cavitate dacă cavitatea conține deja o perforare alezată cilindric.
Catalog de Bușon pentru orificii propriu
Bușoane de blocare a orificiilor implicite sunt disponibile în aplicație. Acum este posibil pentru un utilizator să aibă propriul catalog de bușoane de blocare.
Funcția de creare automată a manifoldului
Parametrii de sortarea soluțiilor de rutare „Auto-Creare” pot fi acum personalizați.
Documente tehnice
S-au făcut îmbunătățiri la desenele tehnice și de producție, inclusiv posibilitatea de a adăuga săgeți la capătul unei linii, de a adăuga informații de prelucrare și de a grupa notele. Parametrii de prelucrare pot fi afișați ca tabele pe documentul de desen de producție. Noua versiune permite, de asemenea, afișarea acestora ca note în jurul vederilor.
Sistem de calcul al costurilor pentru blocuri
A fost adăugat un nou sistem de calcul al costurilor. Toate datele referitoare la blocul manifold sunt exportate într-un fișier Excel (listă de piese, parametri de prelucrare, diagrame etc.). Utilizatorul poate apoi să creeze propriile formule de calcul al costurilor pentru blocuri pe baza datelor efective ale blocului.
Cavități noi ale producătorilor
Cavități suplimentare ale diferiți producători au fost puse la dispoziție pentru utilizare în atelierul bloc manifold.
- ARGO-HYTOS
- Bosch Rexroth
- Bucher Hydraulics
- Dana Brevini
- Danfoss
- Delta-Power
- Eaton
- FEMA
- HAWE Hydraulik
- Hengli Hydraulics
- HYDAC
- HydraForce
- Oilgear
- Parker
- Related Fluid Power
- Sun Hydraulics
- Wandfluh
- Weber-Hydraulik
- Yuken
Modul GRAFCET nou
Noul modul GRAFCET respectă pe deplin standardul IEC 60848 și permite editarea și simularea programelor. Modul nostru GRAFCET permite utilizarea diferitelor tipuri de evenimente de intrare, moduri de ieșire (moduri continue și stocate), structurare (partiționare, forțare, încapsulare, macro-pași).
Modul SFC nou
Noul modul SFC respectă pe deplin standardul IEC 61131 și permite editarea, simularea și, ulterior, exportul programelor. Condițiile și acțiunile pot apela rețelele diagramelor ladder (LD) ale proiectului. Modulul suportă limbajul text structurat (ST). De asemenea, ia în considerare diferitele calificatoare de acțiuni, precum și acțiunile de control cu sau fără scanare finală.
Nou configurator de conectoare
Noul configurator permite configurarea listelor de materiale și a imaginilor pentru diagrame 2D și 3D pentru conectori. Au fost adăugate noi simboluri pentru pini, socluri și conectori.
Fișiere de învățare virtuale
Automation Studio™ oferă o serie de fișiere de învățare virtuale gata de utilizare care demonstrează cum să proiectați funcții tehnice prin conectarea componentelor din diferite tehnologii, programând mașini automate pentru a activa părțile operative. Geamăn digital (DIGITAL TWIN) al bancului dvs. fizic poate fi creat cu ușurință. Au fost implementate legături flexibile pentru a completa bibliotecile ilustrate 2D CAD, reflectând aspectele vizuale ale banculi de test fizic pentru tehnologiile aplicatiilor fluide și electrice.
Diagrame Multitehnologie
Adăugarea diagramelor multitehnologie permite gruparea, pe aceeași pagină, a componentelor hidraulice, pneumatice și electrice, precum și a circuitelor realizate într-o diagramă ladder și a elementelor de interfață om-mașină, recreind un twin digital realist.
Bibliotecă de componente hidraulice ilustrate
Această bibliotecă permite utilizatorilor să creeze circuite hidraulice ilustrate cuprinzătoare pentru a satisface nevoile educaționale și de instruire.
Bibliotecă de componente secționate pneumatice
Pentru a răspunde nevoilor departamentelor de instruire, această bibliotecă a fost adăugată pentru a crea circuite pneumatice care afișează funcționarea internă a celor mai frecvent utilizate componente pneumatice.
Mărire zoom
Zoomul poate ajunge până la 4000% pentru ca obiectele să fie desenate mai precis în scopuri de animație.
Indicator vizual de utilizare
S-au adăugat indicii vizuali pe diverse componente, care facilitează identificarea, de exemplu, a cilindrilor care participă la un mecanism, a sursei de sarcină electrică și a cadranului său de funcționare, precum și a direcției în care este transmisă puterea mecanică.
Animații 2D
Această nouă interfață vizuală îmbunătățește experiența utilizatorului atunci când creează animații 2D, toate vizibile într-un singur loc. O previzualizare a animațiilor vă va ajuta să validați comportamentul așteptat.
Selecție rapidă a tipului de linie
În timp ce desenați o conductă sau un cablu, sau după ce l-ați selectat, puteți modifica tipul de legătură dintr-o listă care se afișează instantaneu.
Ajustare dinamică a forțelor elementului de acționare
Pentru a face testarea inițială mai ușoară și mai rapidă și pentru a elimina necesitatea de a defini forțele dinainte, forțele pot fi aplicate elementelor de acționare hidraulici și pneumatici în simulare, făcând clic pe ei în timp ce simularea este în desfășurare.
Categorii de componente
Pentru a defini reguli de denumire specifice sau aspecte particulare bazate pe tipul de componentă, au fost dezvoltate categoriile de componente. Fiecare categorie poate avea un set unic de atribute care o diferențiază de celelalte categorii.
Opțiuni noi pentru colorarea cablurilor electrice în simulare
Acum puteți alege criteriul pentru colorarea cablurilor electrice în simulare, pe baza tipului de fir sau global. Pe lângă tipul de curent, se pot alege culori în funcție de nivelul de tensiune sau de nivelul de curent. De asemenea, puteți păstra aspectul pe care îl au cablurile în editare.
Orbitrol
Modelul Orbitrol a fost refăcut cu scopul de a aborda toate scenariile de utilizare identificate.
Nou catalog de blocuri matematice
Catalogul de blocuri matematice va deschide posibilitatea de a crea componente, obiecte, funcții și sisteme personalizate și ajustabile din modele matematice pentru a detalia nivelul sub-componente.
Acum puteți alege comportamentul pe care doriți să-l aibă componentele din circuitele dvs. în timpul simulării: după curba de performanță, modele matematice proprii sau ambele. Acest catalog oferă o flexibilitate neegalată în Automation Studio™.
Noi componente de blocuri
Această bibliotecă este îmbogățită cu blocuri matematice care permit calculul matricial, precum și operații cu numere complexe.
Mașini CC
Noile mașini CC (motoare și generatoare) funcționează în toate cele patru cadrane și au conectori mecanici. Acest lucru include motoare cu magnet permanent, excitate separat, înfășurate în serie și înfășurate în paralel.
Amplificatoare operaționale
Noile amplificatoare operaționale permit realizarea asamblărilor de bază.
Motor de inducție trifazat cu neutru, cu rotor tip cușcă de veverițe
Pentru a completa gama noastră de motoare, am adăugat motorul asincron cu neutru.
Sincronizare îmbunătățită în anumite cazuri în care se utilizează co-simularea internă și externă.
Zoom Hiperlink Componentă
Nivelul de zoom poate fi setat independent pentru fiecare document. Acest nivel de zoom este utilizat atunci când faci clic pe un hyperlink (BOM, săgeată, etc.) care indică o componentă în document.
Opțiunea de zoom poate fi accesată în proprietățile documentului țintă.
Culoarea liniei în simulare în funcție de tipul de linie
Culoarea în simulare, în funcție de presiune/debit/viteză/temperatură pentru conductele hidraulice și pneumatice, poate fi setată independent pentru fiecare funcție de linie.
De exemplu, pot fi setate diferite praguri de presiune pentru liniile de lucru comparativ cu liniile de pilot, retur și drenaj.
Variabilă de listă de texte
Este posibil să creezi variabile care constau în liste de texte personalizate. Nu există restricții privind tipul de text care poate fi utilizat pentru elementele din listă.
Acest tip de variabilă permite crearea de liste discrete.
Sistem de aerisire( Eșapament)
Este posibil să conectezi un sistem de aerisire la oricare dintre porturile superioare ale unui rezervor personalizat. Acest port trebuie declarat ca fiind pneumatic.
Astfel, este posibil să reglezi presiunea aerului în acest tip de rezervor, fie prin conectarea directă a unui sistem de aerisire, fie printr-un circuit pneumatic.
Nouă bibliotecă ilustrată de componente electrice
A fost creată o nouă bibliotecă ilustrată de componente pentru a extinde capacitatea de a construi gemeni digitali. Au fost adăugate componente electrice rezidențiale franceze pentru ca circuitele electrice rezidențiale să poată fi desenate vizual fără ambiguități.
Mod Pas cu Pas
Incrementul utilizat de modul Pas cu Pas poate fi acum modificat. Simularea va avansa cu un pas definit de către utilizator.
Măsurători Dinamice
Măsurătorile dinamice sunt afișate automat pe Layout-ul 3D imediat ce un component sau o perforare este selectată și/sau mutată. Acest lucru permite poziționarea rapidă și ajustarea obiectelor 3D pe bloc. Măsurătorile afișate sunt poziția relativă față de cele 4 margini ale blocului, adâncimea unei perforări alezată cilindric și referința pentru un component îngropat. Pentru perforări, adâncimea și unghiurile sunt de asemenea afișate.
Utilizatorul poate edita direct valorile afișate făcând clic pe ele și modificându-le.
Fontul GD&T (Dimensionare și Toleranțare Geometrică)
Fontul GD&T (Dimensionare și Toleranțare Geometrică) este acum disponibil în desenele tehnice și poate fi utilizat pentru a desena caractere speciale pentru informațiile de dimensionare.
Indicații de Prelucrare Reprezentative
Această nouă funcție este integrată în crearea automată a Desenelor de Producție. Au fost adăugate opțiuni speciale de configurare.
Specificații ale Sistemului
Folosind grupuri funcționale, veți putea grupa componentele care fac parte dintr-o funcție specifică și sub-funcție a mașinii dumneavoastră (cum ar fi: sistem principal, sistem secundar, sistem auxiliar, funcție de răcire etc.).
Pentru fiecare dintre grupurile funcționale identificate, veți putea defini diferite moduri operaționale cu condiții de activare și de terminare pentru a măsura performanțele.
Veți putea obține rapid performanțele curente și valida că toate criteriile de proiectare ale sistemului dumneavoastră au fost îndeplinite prin simulare.
Curbele de Debit ale Valvelor Direcționale Multiple
Debitului printr-un canal intern poate fi acum setat ca funcție a valorii mai multor presiuni diferențiale măsurate la capetele sale. Această îmbunătățire a modelului permite simularea perfectă a performanțelor distributoarelor producătorilor ale căror specificații acoperă un spectru larg de condiții de funcționare.
Rezervor sub presiune
În configuratorul de rezervoare hidraulice, este posibil să definești porturi pe suprafața superioară a rezervorului ca porturi pneumatice. Simularea aerului închis va cauza o variație a presiunii în funcție de volumul de ulei. Un sistem pneumatic poate fi de asemenea conectat pentru a regla această presiune.
Săritură de linie cu simbol de rezervor
Aceast component ajută la reprezentarea și simularea mai multor returnări către drenajul de caz într-un ansamblu de pompă sau motor, printre altele.
Calcul RMS pentru toate tipurile de semnal
Îmbunătățirea măsurării valorilor și frecvențelor RMS ale semnalelor electrice permite acum gestionarea tuturor tipurilor de semnale.
Pilot Pneumatic
Pilotul pneumatic ale valvelor direcționale iau acum în considerare presiunea negativă (vidul) în calculul forței aplicate la piston.
Diagnosticare
Au fost dezvoltate noi instrumente de diagnosticare pentru a ajuta la înțelegerea proiectării circuitelor. Primul diagnostic identifică orice componente care au fost create folosind modulul de componente personalizate. Al doilea diagnostic identifică componentele de tip „black box” sau componentele care au un simbol modificat.
Prezentare Generală a Proiectului
În dialogul de creare a proiectului, o zonă de previzualizare oferă o privire rapidă asupra conținutului proiectului. Documentele proiectului pot fi derulate.
Hyperlink-uri
Dialogul de creare a hyperlink-urilor a fost îmbunătățit pentru a fi mai prietenos cu utilizatorul, oferind o listă a protocolurilor disponibile, sintaxa necesară și o scurtă explicație a câmpurilor necesare.
Cataloage
Când căutați un component din catalog echivalent cu un component de pe schemă, acum este posibil să căutați atât în cataloagele online, cât și în cele locale. Acest lucru face ca cataloagele online să fie și mai utile.
Noua Bibliotecă Ilustrată de Componente Electrice
A fost creată o nouă bibliotecă ilustrată de componente pentru a extinde capacitățile de construirea a gemenilor digitali. Componentele electrice unifilare au fost adăugate pentru a putea desena explicit și vizual circuitele de transmisie electrică.
În plus, sunt disponibile și următoarele biblioteci ilustrate: pneumatică, PLC, electricitate DC, energie regenerabilă, electricitate rezidențială, secțiune transversală hidraulică și altele.
Noi Simboluri Electrice pentru Aeronautică
A fost adăugată o nouă bibliotecă de simboluri electrice. Aceasta permite reprezentarea circuitelor electrice în conformitate cu standardele utilizate în domeniul aeronautic. În editorul de scheme electrice Automation Studio™, aceste simboluri sunt compatibile cu documentele care utilizează standardul NEMA.
Cadru Componentă
Fiecare componentă sau ansamblu de componente poate fi încadrat fără a adăuga elemente de desen.
Cadrele sunt ajustabile manual și personalizabile; lățimea, înălțimea, grosimea, culoarea și tipul de linie pot fi modificate.
Cataloge online ale producătorilor
Catalogele producătorilor sunt acum disponibile online. Nu mai este nevoie să gestionați fișierele de catalog sau să vă faceți griji cu privire la actualizarea lor. Componentele din Catalogul web sunt întotdeauna actualizate. Pur și simplu glisați componentele dorite din browserul dvs. pe schema Automation Studio pentru a le utiliza.
Ușurința în utilizare
S-au comenzi rapide care oferă acces la dispunerea documentului curent, precum și scara de desen, în tab-ul „Pornire”, grupul „Documentație”.
Optimizare
Optimizări pentru generarea de blocuri mai compacte.
Ușurința în utilizare
Adăugarea unei casete de dialog care confirmă selecția sistemului de unități atunci când se generează un nou bloc de manifold.
Editare Componentă Personalizată
Pentru a crește eficiența, utilizatorul poate acum să editeze circuitele sursă ale unei componente personalizate fără a fi nevoie să revină la proiectul original. Utilizatorul va putea modifica simbolul și animația sa, logica și circuitele de comportament.
Pentru a răspunde nevoilor departamentelor de formare și publicații tehnice, au fost adăugate noi atribute de evidențiere a liniilor. Capetele liniilor evidențiate pot fi plate sau rotunjite, colțurile pot fi pătrate, rotunjite sau șanfrenate, iar segmentele care definesc conectorii componentelor pot fi evidențiate sau nu.
Aspectul Componentelor Fluide
Pentru a răspunde nevoilor departamentelor de formare și publicații tehnice, pozițiile valvelor direcționale pot fi evidențiate în editare și simulare conform stării lor de activare. O bibliotecă de obiecte suplimentare poate fi furnizată la cerere pentru a completa componentele care nu suportă încă aceste standarde de evidențiere.
Aspectul Liniilor de Fluid
Pentru a răspunde nevoilor departamentelor de formare și publicații tehnice, au fost adăugate noi atribute de aspect pentru fiecare tip de linie. Evidențierea poate fi acum activată în simulare, poate suporta modele și poate fi completă sau secțională.
Reguli de Numire
Regulile de Numire au fost îmbunătățite cu atribute noi. Utilizatorul poate afișa dimensiunile sub formă fracționară în numele liniilor, selecta sistemul de unități, precizia etc. Variabilele disponibile au fost organizate pentru a indica mai clar utilizarea lor.
Export în Modul de Simulare
Pentru a răspunde nevoilor departamentelor de instruire și publicații tehnice, este posibil să exportați circuite într-un format grafic în timp ce simularea este în desfășurare.
Comandă Manuală cu Blocare
Comandă pentru valele direcționale pentru a reprezenta un suprascriere manuală cu șanț de blocare, conform ISO 1219.
Arcuri pentru Valvele Direcționale
A fost adăugată o opțiune pentru a ajusta șurubul de compresie al arcului în timpul simulării.
Curbe de Putere pentru Supape Direcționale
A fost adăugată o opțiune pentru a defini curbele de putere ale unei valve direcționale in funcție de presiunea diferențială sau presiunea de intrare.
Compensator de Presiune cu Prioritate în Aval
Acestă componentă este concepută pentru a fi utilizat în aval de un orificiu ca un compensator de presiune. Atunci când este utilizat pentru a menține un diferențial de presiune pe un orificiu în amonte, această valvă poate menține un debit constant de prioritate indiferent de sarcina din aval.
Compensator de Presiune cu Prioritate în Amonte, cu detectarea sarcinii static
Compensator de presiune cu prioritate în amonte, cu senzor de sarcină static. Această valvă este destinată să asigure un debit prioritar necesar, permițând în același timp utilizarea excesului de debit pentru funcții auxiliare și menținând o diferență de presiune constantă peste orificiul de debit de control, indiferent de presiunea de sarcină.
Compensator de Presiune cu Prioritate în Amonte, cu detectarea sarcinii dinamic
Compensator de presiune cu prioritate în amonte, cu detectarea sarcinii dinamic. Această valvă este destinată să asigure un debit prioritar necesar, permițând în același timp utilizarea excesului de debit pentru funcții auxiliare și menținând o diferență de presiune constantă peste orificiul de debit de control, indiferent de presiunea de sarcină. Caracteristica detectării sarcinii dinamic oferă, în general, un timp de răspuns mai bun. Această caracteristică face posibilă, de asemenea, creșterea presiunii de reglare la care compensatorul va menține căderea de presiune diferențială prin orificiul de calibrare, al cărui raport depinde de dimensionarea orificiului..
Viscozimetru și Densimetru
A fost adăugat un component de măsurare pentru a accesa măsurarea vâscozității cinemastice, precum și a densității uleiului într-un nod al circuitului.
Regulatoare Proporționale de Presiune
Modelele sunt sensibile la presiunea de retur.
Răcitoare
A fost adăugată o opțiune pentru a defini puterea disipată în funcție de temperatura de intrare, temperatura de ieșire sau media acestor 2 valori.
Colector de Lichid Tip Eșapament
Aceast component utilizează presiunea și debitulul pneumatic pentru a colecta și reutiliza fluidul hidraulic care a fost scurs în sistem.
Lubrificator
Adăugarea unui lubrificator, care va permite lubrifierea constantă și automată la nivelul corect, este o necesitate pentru ca majoritatea componentelor pneumatice să funcționeze corect și să aibă o durată de viață satisfăcătoare.
Orificii Modelelate prin Curbelor
Căderile de presiune sunt modelate prin curbe de performanță în funcție de debit și deschiderii variabile - pentru aer cu modelare pneumatică simplificată.
Componente de Bloc
Au fost adăugate componente noi de bloc pentru a gestiona operațiile cu matrice și numere complexe.
Curbe în 2 Cadrane în Motorul Electric
A fost adăugat un model bidirecțional. A fost adăugat un nou model de simulare care ia în considerare curba caracteristică cuplu-viteză în rotația înainte și inversă. În plus, un motor cu 2 axe mecanice este acum disponibil în bibliotecă.
Joystick cu 4 Cadrane
Joystick care poate genera 4 variabile de control.
Generator de Temperatură
A fost adăugat un cursor pentru a permite schimbarea temperaturii în timpul simulării.
Generatoare de Variabile de Mediu ambient
Componentele cu temperatură sau lumină ca variabilă de simulare, folosesc acum variabilele de mediu ale istalațiilor unde este amplasat componentul.
Frână din lipsă de Curent sau Curent de Inrush
Motor Asincron cu 6 Conectori
Sursă de Putere Curent Continuu
Transistor
Îmbunătățire a comportamentului. A fost adăugat un condensator pentru a stabiliza tensiunea între colector și emitor și între dren și sursă.
Ladder pentru PLC Mitsubishi Seria MELSEC iQ-R
Atelier de Blocuri Manifold Hidraulic
Creează și editează blocuri manifold în Automation Studio™ cu noul atelier de Blocuri Manifold Hidraulic.
O funcție Auto-Creează poate propune rapid până la 100 de soluții de manifold bazate pe diagrama Automation Studio™ și constrângerile pre-setate. Apoi, poți ajusta soluțiile propuse după preferință.
Realizează măsurători de presiune și debit în orice moment în timpul simulării.
Cataloguri Noi & Actualizate ale Producătorilor
Au fost adăugate și actualizate multe cataloguri ale producătorilor. Noile date tehnice permit utilizarea componentelor compatibile ale producătorilor în cadrul atelierului de Blocuri Manifold Hidraulic și permit integrarea directă a componentelor pre-configurate și documentate ale producătorilor în Blocul Manifold din Automation Studio™. Componentele compatibile cu manifoldul sunt identificate în Managerul de Catalog.
- Automation Studio™ Electrical - Variable Frequency Drives NOI
- CKD Corporation ÎN CURÂND
- Continental Hydraulics Valves NOI
- Cy.Pag. NOI
- Danfoss Orbital Motors ACTUALIZAT
- Doosan Mottrol NOI
- Eaton Sectional CLS & CMA Mobile Valves ACTUALIZAT
- Humphrey Products NOI
- IMI Precision / Norgren ÎN CURÂND
- Koganei ACTUALIZAT
- Linde Hydraulics ACTUALIZAT
- Mitsubishi Electric ÎN CURÂND
- Shanghai Guorui Hydraulic Technology co (GRH) POWER Valves NOI
- SMC Pneumatics NOI
- Tecnord ÎN CURÂND
- Wandfluh NOI
- Zhejiang Gaoyu Hydraulic Machinery Co Ltd NOI
Componentele din catalogurile suplimentare ale producătorilor sunt adăugate și actualizate săptămânal.
Cataloagele Producătorilor Online
Cataloagele online Automation Studio™ îți permit glisarea și plasarea componentelor direct din interfața browserului web în schema Automation Studio™. Aceste componente sunt întotdeauna cele mai actualizate versiuni. Prin urmare, nu este necesar să gestionezi local mai multe fișiere de catalog. Cataloagele Web pentru Automation Studio™ vor fi disponibile la scurt timp după lansarea Automation Studio™ P7.
Noi Componente Hidraulice
- Cutii de viteze planetare
- Diferențiale și convertizoare de cuplu
- Valve de control separate
- Divizoare de debit cu compensație de presiune
- Jump-uri cu etichete încadrate
Modele de Simulare a Componentelor Hidraulice Îmbunătățite
- Plăcile motoarelor hidraulice pot avea acum o cursă limitată
- A fost adăugată o suprafață de schimb pentru disipația externă a încălzitoarelor hidraulice
- A fost îmbunătățită urmărirea curbelor în regulatoarele de presiune
- Divizoare de debit cu compensație de presiune
- Comenzi îmbunătățite pentru valvele direcționale manuale
Suport pentru Arborii de Transmisie în Managerul de Mecanisme
Managerul de Mecanisme acceptă acum arborii de transmisie rotative. Aceasta înseamnă că toate elementele rotative, cum ar fi motoarele hidraulice, pneumatice, electrice și cutiile de viteze, etc., pot fi acum simulate în Managerul de Mecanisme.
Componente Pneumatice Noi
- Compresoare
- Generatoare de vid
- Ventuze
- Senzori de debit normal inchiși
Analiza Modului de Defecțiune, Efecte și Criticitate (FMECA)
Obțineți și comunicați rapid informațiile despre defecțiunile sistemului, datorită noului modul FMECA din Automation Studio™. Acesta se bazează pe, dar nu se limitează la, analiza modurilor de defecțiune și efectelor [IEC 60812]. Acest lucru poate reduce semnificativ timpul de depanare și poate crește fiabilitatea sistemului.
Biblioteca Personalizată de Energie Regenerabilă
Noua bibliotecă de Energie Regenerabilă este realizată cu componente ilustrate. Aceasta permite crearea și simularea circuitelor cu componente asemănătoare celor din aplicațiile reale. Unele componente chiar se animă în timpul simulării, creând o experiență optimă pentru activitățile de instruire.
Biblioteca Personalizată PLC
Această bibliotecă a fost creată pentru a permite cursanților să conecteze efectiv PLC-ul (Allen Bradley, Eaton, Koyo, LS Electric, Mitsubishi, Omron, Siemens etc.), să scrie Logica Ladder și să ruleze simularea pentru a vedea intrările și ieșirile activate pe PLC conform diagrama lor Ladder.
Biblioteca Personalizată de CC
Această bibliotecă ilustrată este destinată circuitelor electrice CC. Componentele pot fi conectate direct sau folosind breadboard-ul pentru a crea și simula circuitul dumneavoastră.
Biblioteca Personalizată de Electricitate Rezidențială
Cursanții pot acum să construiască rapid circuite electrice rezidențiale folosind componente comune cu care sunt familiarizați.
Biblioteca Hidraulică cu componente în Secțiune
Creează-ți circuitul folosind componente hidraulice cu vedere în secțiune care este animată în timpul simulării. Cursanții pot acum să vizualizeze rapid mișcarea debitului în circuit.
Biblioteca Personalizată cu Cilindri Hidraulici și Încărcări
Această bibliotecă personalizată permite variarea rapidă a sarcinii cilindrilor în timpul simulării și vizualizarea instantanee a modului în care aceasta afectează sistemul.
Constructor de Șine de Terminale
Au fost adăugate noi terminale cu gestionarea canalelor de legătură din diferite categorii:
- Terminale de trecere
- Terminale de împământare
- Terminale de trecere cu împământare
- Deconectare cu lamă
- Deconectare
- Sensor / Actuator
- Suport pentru siguranțe
- Blocuri de distribuție
Terminalele simplificate sunt în continuare disponibile. Noul configurator permite gestionarea completă a regletelor, inclusiv gestionarea accesoriilor și a numerelor de piese. Funcțiile de export și import ale regletelor sunt de asemenea disponibile.
Noi Dispozitive Semiconductoare
Au fost adăugate componente semiconductoare noi în biblioteca Electrotehnică, cum ar fi:
- Transistor cu Joncțiune Bipolară (BJT)
- Transistor cu Efect de Câmp cu Joncțiune (JFET)
- Transistor cu Efect de Câmp Metal-Oxid-Semiconductor (MOSFET)
- Thyristori
Titistorii, transistorii bipolari și transistorii cu efect de câmp au fost introduși. Tiristorul poate fi controlat de o variabilă sau de un circuit extern, iar transistorii sunt proiectați să funcționeze atât în modul de comutare, cât și în modul de amplificare.
Îmbunătățirea Componentei Baterie
- Efectul de îmbătrânire asupra capacității bateriei este acum luat în considerare
- Efectul de histerezis al OCV este luat în considerare prin diferențierea curbelor OCV vs SOC în timpul încărcării și descărcării
- Model avansat nou care ia în considerare comportamentul transienților de tensiune în timpul încărcării și descărcării
- Parametrii predefiniți ai bateriei pentru diferitele tipuri de baterii disponibile
CONTROLERE
Funcții și Adrese Compatibile AB-500 și AB-5000
Aceste biblioteci noi sunt o actualizare a bibliotecii noastre originale care nu includea toate funcțiile majore. Aceste două biblioteci noi vă permit să creați circuite de control folosind adrese (AB-500) sau denumiri de etichete (AB-5000).
Componente Suplimentare pentru Blocuri Matematice
Adaptatoarele de blocuri(matematice) permit crearea unor comportamente complexe pentru componentele destinate aplicațiilor fluide și electrice.
Forumul de Discuții Nou
Mulți clienți doresc să împărtășească schemele lor cu alte părți sau pur și simplu să împărtășească experiența lor. Noua secțiune Forum permite accesul la fișiere demonstrative, biblioteci personalizate și alte informații care pot fi utile pentru aplicațiile tale. Sperăm că vei împărtăși și tu experiența ta cu toată lumea. Dacă nu ai un cont în Forum, înregistrează-te aici
Sisteme Virtuale Folosind Unity 3D
Sistemele virtuale create folosind Unity 3D permit o experiență de antrenament cu un nivel ridicat de realism. Aceste sisteme pot fi controlate în Automation Studio™ folosind Controale Electrice, PLC-uri și/sau Diagrama de Funcții Secvențiale. Accesați Forumul pentru a descărca fișierele și procedura de instalare a modelelor Unity 3D. Noi sisteme virtuale sunt adăugate frecvent.
Asistență Online
Puteți accesa acum documentația de ajutor Automation Studio™ online. Documentația de ajutor online este constant îmbunătățită și actualizată pe baza cazurilor de suport ale utilizatorilor și a feedback-ului. De asemenea, dimensiunea fișierului de instalare al software-ului a fost redusă.
Configurare Opțiuni Mouse
Noua fereastră de configurare a butoanelor mouse-ului permite utilizatorilor să stabilească comportamentul dorit al butoanelor mouse-ului în Automation Studio™.
Pași de Simulare Mai Mici
Pași de simulare noi de până la 1 micro-secundă sunt disponibili pentru a permite simulări mai precise. Această funcționalitate este deosebit de utilă pentru a simula fenomene cu frecvențe mari (până la 100kHz), în special în atelierul electric.
Conservarea Identificatorului Intern al unei Componentete când este înlocuită
Identificarea internă a componentei poate fi menținută atunci când se înlocuiește componenta. Acest lucru este util pentru sistemele care au un identificator unic pentru fiecare componentă.
Alte îmbunătățiri și corectări de erori solicitate de clienți
- Îmbunătățiri ale performanței
- Corectarea variabilei de viteză radială a unităților de putere de transmisie
- Corectarea discrepanțelor valorii presiunii de ieșire a componentului "Controlul Debitului de Presiune și Temperatură"
- Corectarea liniilor flexibile care se comportă ca un dop după un timp în simulare
- Corectarea comportamentului valvei de descărcare cu control și drenaj
- Imagine nouă afișată în proprietățile componentei "Motor Bidirecțional cu Ax"
- Corectarea API-ul de Export al Curbelor care nu exporta toate curbele
- Corectarea presiunii incorecte la portul 2 al componentei pneumatice "Supapa de Reducere a Presiunii telecomandată"
- Corectarea eroarii "excepție necontrolată în PLC-uri când caracterul '&' a fost inserat în descriere"
- Corectarea schimbării ordinii BOM atunci când un model este salvat
- Corectarea unei probleme cu BOM și linii atunci când se exportă în PDF
Atelier de Blocuri Manifold
Funcționalități noi sunt disponibile cu SR1 pentru a îmbunătăți experiența dvs. în proiectarea, documentarea și simularea blocurilor de manifold:
- Îmbunătățirea algoritmilor de rutare și în special a celor pentru canale oblice;
- Adăugarea componentelor și interfețelor de tip CETOP în biblioteca generică;
- Posibilitatea de a crea unui indicator personalizat;
- Tabel de revizii disponibil în desenele tehnice;
- Personalizarea numărului de zecimale care pot fi afișate în desenele tehnice;
- Îmbunătățiri privind dimensiunile în desenele tehnice (deplasare, mișcare);
- Posibilitatea de a ajusta poziția formelor pe cavitățile componentelor generice.
Instalații și Circuite
Limită de 30 de tipuri de linii în instalații și circuite a fost ridicată pentru a răspunde mai bine nevoilor utilizatorilor.
Componente Hidraulice Noi
- Regulator de temperatură instantaneu;
- Vane de control activate mecanic;
- Vane de secvență normal deschise, cu drenaj intern și drenaj extern;
- Vane cartridge normal deschise;
- Vana de secvență cu 3 căi normal închisă;
- Compensator de presiune restrictivă poziționat în aval.
Modele îmbunătățite pentru Simulare a Componentelor Hidraulice
- Adăugarea unei curbe de scădere a presiunii în transductorul de debit;
- Îmbunătățirea regulatorului de debit proporțional.
Gestionarul de Mecanisme
Componenta "Cilindri legați mecanic (paralel)" pot fi utilizați în Gestionarul de mecanisme.
Modul de Diagnosticare
- Acum puteți declara mai mulți parametri pentru aceeași defecțiune, putând astfel să modelați o defecțiune minoră, moderată sau majoră.
- Acum puteți raporta scurgeri interne unidirecționale.
Gestionarea Cablurilor
Acum, firele pot fi setate individual ca fiind perfecte fără a schimba setarea globală.
Ușurința în utilizare
- Un dialog solicită alegerea unității în timpul operațiunii de asignare de variabile pentru a facilita interpretarea valorii unei variabile atribuite unei alte variabile;
- Este posibil să ascundeți identificatorul instrumentelor de măsurare dinamice.
Gestionarul de Fluide și Conducte
Conductele și firele a căror proprietăți sunt utilizate de simulator sunt afișate cu albastru.
Este de asemenea posibil să gestionați preferințele proprietăților.
Exportul Opțiunilor
Opțiunile software-ului pot să fie importate și exportate pentru o configurare uniformă a mai multor calculatoare.
Biblioteci Ilustrate
O nouă comandă deschide bibliotecile ilustrate direct din aplicație.
EXPLORATORUL DE PROIECTE
Numerele de pagină ale documentelor pot fi afișate între paranteze pătrate în toate casetele de dialog care arată lista documentelor, cum ar fi Exploratorul de Proiecte.
ÎNREGISTRARE VIDEO
Instrumentul de înregistrare video oferă posibilitatea de a reda videoclipul pentru a valida conținutul, de a-l salva sau de a-l trimite imediat după crearea acestuia.
Hyperlink
Când o proprietate personalizată de tip hyperlink este afișată pe diagramă, se poate ajunge la elementul conectat printr-un simplu clic.
Numărul Complet al Versiunii majore și minore
Numărul complet al versiunii majore și minore pentru versiunea dumneavoastră a fost adăugat în caseta de dialog deschisă de comanda "Despre".
Crearea unui Tichet de support
A fost adăugată o comandă pentru a putea solicita asistență din Automation Studio™ în tab-ul de Suport. Aceasta va fi trimisă automat unui agent de suport.
Vizualizator
Exportați proiectele Automation Studio™ într-un format nou, potrivit pentru vizualizatorul gratuit Automation Studio™. Acest format de fișier elimină proprietățile din documente și componente pe care proiectantul nu dorește să le partajeze. Acest format de fișier poate fi deschis doar cu Visualizatorul Automation Studio™, facilitând partajarea menținând un nivel ridicat de confidențialitate.
Intrări / Ieșiri Electrotehnice
Acește noi componente de tip "cutie neagră" (Intrare universală, Ieșire universală, Convertor de intrare și Convertor de ieșire) permit modelarea și simularea eficientă a componentelor electrotehnice care au intrări și ieșiri versatile, cum ar fi controlere, senzori etc.
Biblioteca Cardurilor PLC Preconfigurate
O nouă bibliotecă specializată de carduri de intrare și ieșire PLC îți oferă posibilitatea de a extinde rapid gama de materiale didactice pentru activitățile educaționale în automatizare.
Îmbunătățiri pentru Modulul Blocurilor Manifold
S-au adus îmbunătățiri la rutare automată, opțiuni pentru afișarea dimensiunilor pe desene tehnice și gestionarea automată a supapelor CETOP stivuite. Este, de asemenea, posibil să se decidă dacă algoritmul de rutare poate folosi sau nu canale oblice în cazul unui ansamblu de tip "Valvă de contrabalansare".
