Nouveautés dans Automation Studio™ E7
Automation Studio™ E7 - Édition Éducationnelle vise à aider les enseignants à diffuser du contenu, ainsi qu’à améliorer l’expérience d’apprentissage des élèves. Utilisez des composants illustrés d'aspect réel pour créer et simuler des circuits. Un nouveau forum est disponible pour accéder rapidement aux derniers fichiers de démonstration et bibliothèques personnalisées. Vous pouvez également partager vos projets et votre expérience avec d'autres instructeurs et utilisateurs du monde entier.
Contactez-nous pour une démonstration en ligne des nouvelles fonctionnalités.
*La disponibilité de certaines nouvelles fonctionnalités dépend de la configuration de la licence achetée.
Fonctions et adresses compatibles AB-500 et AB-5000
Ces nouveaux modules sont une mise à jour de notre bibliothèque d'origine qui n'incluait pas toutes les fonctions principales. Avec ces deux nouvelles bibliothèques, vous pourrez créer des circuits de contrôle à l'aide d'adresses (AB-500) ou de noms d'étiquettes (AB-5000).
Bibliothèque d'automates personnalisée
Cette bibliothèque a été créée pour permettre aux étudiants de câbler réellement l'automate (Allen Bradley, Eaton, Koyo, LS Electric, Mitsubishi, Omron, Siemens, etc.), d'écrire la logique à relais et d'exécuter la simulation pour voir les entrées et les sorties déclenchées sur l'automate selon leur schéma à contacts.
Téléchargez cette bibliothèque à partir de la section Partage de fichiers du nouveau forum : www.famictech.com/forums/forum/educational
Bibliothèque pneumatique personnalisée
Cette bibliothèque illustrée est destinée aux circuits électriques DC. Les composants peuvent être connectés directement ou en utilisant la maquette afin de créer et simuler votre circuit.
Bibliothèque personnalisée pour l'énergie renouvelable
La nouvelle bibliothèque pour l'énergie renouvelable est constituée de composants illustrés. Elle permet de créer et de simuler des circuits avec des composants similaires à ceux trouvé dans des applications du monde réel. Certains composants s'animent même pendant la simulation, créant ainsi une expérience optimale pour les activités de formation.
Bibliothèque personnalisée pour l'électrotechnique DC
Cette bibliothèque illustrée est destinée aux circuits électriques DC. Les composants peuvent être connectés directement ou en utilisant la maquette afin de créer et simuler votre circuit.
Bibliothèque personnalisée pour l'électricité résidentielle
Les étudiants peuvent désormais construire rapidement des circuits électriques résidentiels en utilisant des composants avec lesquels ils sont familiers.
Bibliothèque hydraulique de vues en coupe
Créez votre circuit à l'aide de composants hydrauliques avec une vue en coupe animée pendant la simulation. Les étudiants peuvent désormais visualiser rapidement le mouvement des flux dans le circuit.
Bibliothèque de vérins hydrauliques à charges variable
Cette bibliothèque personnalisée permet de faire varier rapidement la charge des cylindres pendant la simulation et de voir instantanément comment cela affecte le système.
Téléchargez cette bibliothèque à partir de la section Partage de fichiers du nouveau forum : www.famictech.com/forums/forum/educational
Nouveau Forum de discussion
De nombreux clients souhaitent partager leurs schémas avec d'autres tiers ou simplement partager leur expérience. Le nouveau Forum permet d'accéder aux fichiers de démonstration, aux bibliothèques personnalisées et à d'autres informations pouvant être utiles à vos applications. Nous espérons que vous partagerez également votre expérience avec tout le monde. Si vous n'avez pas de compte sur le forum, inscrivez-vous ici.
Catalogues Manufacturiers ajoutés et mis à jour
Glissez-déposez facilement le composant manufacturier sélectionné et intégrez-le dans votre circuit Automation Studio™. Ils sont prêts à être simulés avec des données précises du fabricant. Chaque composant a été testé virtuellement dans Automation Studio™ pour garantir que la simulation répond aux spécifications d'application et de performances typiques d'un manufacturier.
- Automation Studio™ Électrotechnique - Variateurs de fréquence NOUVEAU
- CKD Corporation BIENTÔT
- Continental Hydraulics Valves NOUVEAU
- Cy.Pag. NOUVEAU
- Danfoss Orbital Motors MIS À JOUR
- Doosan Mottrol NOUVEAU
- Eaton Sectional CLS & CMA Mobile Valves MIS À JOUR
- Humphrey Products NOUVEAU
- IMI Precision / Norgren BIENTÔT
- Koganei MIS À JOUR
- Linde Hydraulics MIS À JOUR
- Mitsubishi Electric BIENTÔT
- Shanghai Guorui Hydraulic Technology co (GRH) POWER Valves NOUVEAU
- SMC Pneumatics NOUVEAU
- Tecnord BIENTÔT
- Wandfluh NOUVEAU
- Zhejiang Gaoyu Hydraulic Machinery Co Ltd NOUVEAU
Des composants supplémentaires des catalogues manufacturiers sont ajoutés et mis à jour chaque semaine.
Catalogues manufacturiers en ligne
Les catalogues Web Automation Studio™ vous permettent de glisser-déposer des composants directement depuis l'interface du navigateur Web vers votre schéma Automation Studio™. Ces composants sont toujours la version la plus à jour. Par conséquent, il n'est pas nécessaire de gérer localement les fichiers de catalogue de plusieurs manufacturiers. Les catalogues Web pour Automation Studio™ seront disponibles peu de temps après la sortie d'Automation Studio™ E7.
Nouveaux dispositifs semi-conducteurs
La librairie électrotechnique s’enrichit de nouveaux composants semi-conducteurs, tels que :
- Transistor bipolaire à jonctions
- Transistor à effet de champ à jonction
- Transistor à effet de champ métal-oxyde-semiconducteurs
- Thyristors
Les thyristors, les transistors bipolaires et les transistors à effet de champ ont été introduits. Le thyristor est contrôlable par variable ou par circuit externe et les transistors ont été conçus pour fonctionner en commutations et d'amplification.
Amélioration du composant batterie
- L'effet du vieillissement sur la capacité de la batterie est désormais pris en compte
- L'effet d'hystérésis OCV est pris en compte en différenciant les courbes OCV vs SOC pendant la charge et la décharge
- Nouveau modèle avancé prenant en compte le comportement des transitoires de tension pendant la charge et la décharge
- Paramètres de batterie prédéfinis pour les différents types de batterie disponibles
Configurateur de borniers
De nouvelles bornes avec gestion des canaux de cavalier de différentes catégories ont été ajoutées :
- De passage
- De terre
- De passage avec terre
- Sectionnable à couteau
- Sectionnable
- Capteur / actionneur
- Porte-fusible
- Blocs de distribution
Les bornes simplifiées sont toujours disponibles. Le nouveau configurateur permet la gestion complète du bornier, incluant la gestion des accessoires et des numéros de pièces. Des fonctions d’export et import des borniers sont également disponibles.
Nouveaux composants hydrauliques
- Boîte de vitesse planétaire
- Différentiel et convertisseur de couple
- Valves de surface de contrôle séparée
- Diviseur de débit compensé en pression
- Sauts avec cadre d'étiquettes
Modèles de simulation de composants hydrauliques améliorés
- Les plaques de moteur hydraulique peuvent maintenant avoir une course limitée
- Ajout d'une surface d'échange pour la dissipation externe des réchauffeurs hydrauliques
- Amélioration du suivi des courbes dans les régulateurs de pression
- Diviseur de débit compensé en pression
- Amélioration des commandes de valve directionnelle manuelle
Support des arbres de transmission dans le gestionnaire de mécanisme
Le gestionnaire de mécanismes accepte maintenant les arbres de transmissions tournant. Ceci implique que tous les éléments rotatifs, tels que les moteurs hydrauliques, pneumatiques et électriques, les boîtes de vitesses, etc., peuvent désormais être simulés dans le gestionnaire de mécanismes.
Ajout de modèles pneumatiques
- Compresseur
- Générateur de vide
- Ventouse d’aspiration
- Capteur de débit normalement fermé
Systèmes virtuels utilisant Unity 3D
Les systèmes virtuels créés à l'aide de Unity 3D permettent une expérience de formation avec un haut niveau de réalisme. Ces systèmes peuvent être contrôlés dans Automation Studio™ en utilisant des commandes électriques, des API et / ou un diagramme de fonctions séquentielles. Accédez au Forum pour télécharger les fichiers et la procédure d'installation des modèles Unity 3D. De nouveaux systèmes virtuels sont fréquemment ajoutés.
Composants de blocs mathématiques supplémentaires
Les adaptateurs dans les blocs (mathématiques) permettent la création de comportements complexes pour les composants hydrauliques et électriques.
Nouveau gestionnaire de droits d'accès
Cette option permet de gérer les droits d'accès aux fonctionnalités d'un projet spécifique. Par exemple, bloquez la simulation pour tester les compétences schématiques et bloquez l'accès aux propriétés des composants pour améliorer l'expérience de dépannage.
Aide en ligne
Vous pouvez désormais accéder à la documentation d'aide d'Automation Studio™ en ligne. La documentation d'aide en ligne est constamment améliorée et mise à jour en fonction des cas de support et des commentaires des utilisateurs. En outre, la taille du fichier d'installation du logiciel a été réduite.
Configuration des options de la souris
Nouveau menu de configuration des boutons de la souris vous permettant de définir le comportement souhaité des boutons dans Automation Studio™.
Ajout de cadences plus petites
De nouveaux pas de simulation allant jusqu'à 1 µs sont disponibles afin de permettre des simulations plus fines. Cette fonction est particulièrement utile pour les études des transistors dans l’atelier électrotechnique.
Autres améliorations et corrections de bogues demandées par le client
- Améliorations de performance
- Conservation de l'identifiant interne d'un composant lorsqu'il est remplacée
- Correction de la variable de vitesse radiale des unités de puissance de transmission
- Correction des écarts de la valeur de la pression de sortie du composant « Contrôle du débit de pression et de température »
- Correction des lignes flexibles agissant comme un plug après un certain temps en simulation
- Correction du comportement de la valve de déchargement avec contrôle et vidange
- Modification de l'image affichée dans les propriétés des composants du « Moteur bidirectionnel avec arbre »
- Correction de l'API d'exportation de courbe n'exportant pas toutes les courbes
- Correction d'une pression incorrecte au port 2 du composant pneumatique « Valve de réduction de pression à distance »
- Correction d'une erreur d'exception non gérée dans les automates lorsque le caractère « & » était inséré dans la description
- Correction de l'ordre de la nomenclature changeant lorsqu'un modèle est enregistré
- Correction d'un problème avec la nomenclature et les lignes lors de l'exportation au format PDF
Matériel didactique
Une nouvelle commande permet d’ouvrir des bibliothèques illustrées dédiées essentiellement à la création de matériel didactique.
Visualiseur

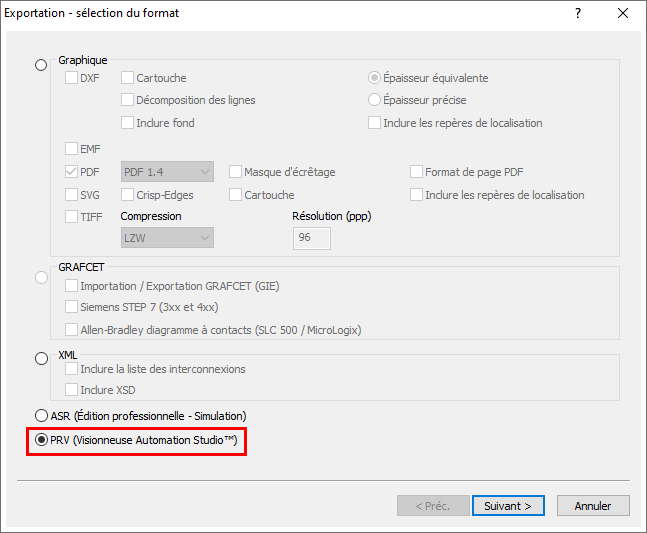

Exportez vos projets Automation Studio™ dans un tout nouveau format adapté pour le Visualiseur gratuit d’Automation Studio™.
Ce format de fichier supprime les propriétés de documents et de composants que le concepteur ne veut pas partager. Ce format de fichier ne peut être ouvert qu’avec le Visualiseur d’Automation Studio™, favorisant son partage tout en maintenant un haut niveau de confidentialité.
Convivialité
- Une boîte de dialogue demande le choix de l’unité durant l’opération d’assignation pour faciliter l’interprétation de la valeur d’une variable assignée à une autre ;
- Il est possible de masquer l’identificateur des instruments de mesure dynamique.
Gestionnaire de fluides
Les conduites et les fils dont les propriétés sont utilisées par le simulateur sont affichés en bleu.
La gestion des propriétés favorites est aussi disponible.
Export de configuration
Les paramètres du logiciel peuvent désormais être importés et exportés pour obtenir une configuration uniforme des ordinateurs.
Enregistrement vidéo
L’outil d’enregistrement d’une vidéo offre la possibilité de rejouer sa vidéo pour valider le contenu, de la sauvegarder ou de l’envoyer immédiatement après l’avoir créée.
Hyperlien
Lorsqu’une propriété personnalisée de type hyperlien est affichée sur le schéma, elle devient cliquable.
Gestionnaire de projets
Les numéros de page des documents sont optionnellement affichés entre crochets dans toutes les boîtes de dialogue qui présentent la liste des documents, comme l’Explorateur de projets.
Demande d’assistance
Une commande a été ajoutée afin de pouvoir rédiger une demande d’assistance depuis Automation Studio™ dans l’onglet Assistance. Elle sera ensuite envoyée automatiquement à un agent de support technique.
Numéro de version de service
Le numéro de version de service a été ajouté dans la boîte de dialogue ouverte par la commande « À propos ».
Installation et circuits
La limite de 30 types de conduite dans les circuits-installations a été rehaussée pour mieux couvrir les besoins des utilisateurs.
Nouveaux composants hydrauliques
- Régulateur instantané de température ;
- Clapets anti-retour activés mécaniquement ;
- Valves de séquence normalement ouvertes, avec drain interne et drain externe ;
- Valves en cartouche normalement ouvertes ;
- Valve de séquence 3 voies normalement fermée ;
- Compensateur de pression restrictif positionné en aval.
Modèles de simulation de composants hydrauliques améliorés
- Ajout d’une courbe de perte de charge dans le transducteur de débit ;
- Amélioration du régulateur de débit proportionnel.
Gestionnaire de mécanismes
Support des vérins liés mécaniquement dans le gestionnaire de mécanismes.
Gestion des fils
Les fils peuvent être déclarés parfaits localement tout en conservant l’option globale.
Module de dépannage
- Vous pouvez à présent déclarer plusieurs paramètres pour une même défaillance pouvant ainsi modéliser une panne mineure, modérée ou majeure.
- Vous pouvez à présent déclarer des fuites internes unidirectionnelles.
