Cuáles son las novedades de Automation Studio™ P9.0
Una vez más, Automation Studio™ P9.0 - Edición Profesional lleva el concepto 'Orientado al comercio' implementado en
el software un paso más allá, siempre con el mismo objetivo: lograr una mayor productividad con menos esfuerzo.
Diseñadores, especialistas en pruebas y confiabilidad, capacitadores, técnicos de mantenimiento e ingenieros
apreciarán las nuevas características y funciones y las agregarán a su caja de herramientas esenciales.
Contáctenos para una Demostración de las novedades en línea y en vivo.
Solicite una demostración en línea
*La disponibilidad de algunas de las nuevas funcionalidades está sujeta a la configuración de la licencia
adquirida.
Módulo de robótica
Este nuevo modulo de Automation Studio™ provee a los usuarios con herramientas para crear
y simular células de trabajo de robots sofisticadas. El modulo proporciona modelos de
robots que reproducen con precisión las dimensiones y las funcionalidades de robots
reales, permitiéndole a los usuarios trabajar con robots simulados de la misma manera
que con robots reales. El modulo también proporciona objetos que pueden interactuar con
el robot tales como cargas y cintas transportadoras lo que le permite al usuario crear
sus propias líneas de producción y verificar la interacción entre los robots antes de
construir el sistema real. Adicionalmente, el modulo permite crear simulaciones
integradas a otras tecnologías disponibles en Automation Studio™ (como PLC), lo permite
crear simulaciones globales dentro del software.
Modulo de diagrama de tuberías e instrumentación
Este nuevo módulo ofrece a los usuarios una versión inicial de un editor de diagramas de
tuberías e instrumentación.
Ofrece una biblioteca de símbolos para componentes típicamente usados como válvulas,
tanques, compresores, bombas e intercambiadores de calor.
La edición de tuberías y de manera general la representación de símbolos en el diagrama
sigue la representación recomendadas por las normas ISA 5.1-2009 e ISO 14617.
Bancos virtuales educativos estarán disponibles para ejercicios de formación relacionados
con control de temperatura y nivel.
Apariencia de componentes
Extendiendo las mejoras hechas en versiones precedentes a la apariencia de conductos,
cilindros y válvulas direccionales, es posible cambiar el aspecto visual en edición y
simulación para el resto de componentes de tecnologías hidráulicas y neumáticas. Es
posible distinguir visualmente las partes fijas y móviles de los componentes, sus
estados de activación, volúmenes de trabajo y zonas bajo presión. Se incluyen estándares
predefinidos, pero los usuarios pueden crear los suyos propios.
Estas mejoras visuales, permiten transformar un diagrama técnico en un documento que
puede ser usado para la documentación técnica o adiestramiento simplemente cambiado los
estándares aplicados.
Configurador de racores
El realismo de una simulación depende entre otras cosas de una adecuada evaluación de la
caída de presión causada por todos elementos presentes en un circuito. Mangueras,
tuberías, así como también codos y conectores en T son típicamente ausentes en un
diagrama o su efecto se considera despreciable. El configurador de racores permite
agregar conexiones a conductos, agregar adaptadores a componentes y agregar conectores
entre elementos sin necesidad de símbolos adicionales en el diagrama. La caída de
presión asociadas serán tomadas en cuenta durante la simulación. La adición de estos
componentes será sin embargo, reflejada en la lista de materiales.
Mientras se ponen a disposición catálogos de conectores, los usuarios pueden crear
racores que son típicamente usados en sus sistemas.
Utilización de archivos STEP para componentes genéricos
Componentes genéricos en bloques de válvulas eran representados mediante formas 3D
básicas, tales como cilindros o cubos. Ahora es posible reemplazar estas formas básicas
por archivos STEP proporcionados por el usuario.
Aún si muchos componentes de catálogos están disponibles, esta mejora permite manejar
componentes específicos que no se encuentren en dichos catálogos.
Mostrar vistas de sección en dibujos técnicos
Esta nueva función permite definir vistas de sección la escena 3D y luego hacerlas
disponibles en los dibujos técnicos que acompañan al bloque de válvulas. Una vez
definidas las vistas en la escena 3D, la creación y ajuste de la vista en los dibujos
técnicos es automática.
El comando de creación automática de dibujos técnicos tomará en cuenta las vistas de
sección definidas por el usuario.
Mejoras en el componente personalizado
La mejora en el componente personalizado permite modelar componentes multitecnológicos.
Es decir, el componente creado puede manejar múltiples tecnologías. Puede ser posible
crear por ejemplo un componente electrohidráulico compatible con el documento
multitecnológico.
En el campo de concepción de procesos, es posible configurar un componente con diferentes
tipos de fluidos como entrada y salida, para crear por ejemplo un destilador.
Esta mejora permitirá expandir las posibilidades de modelización en diferentes
aplicaciones como por ejemplo en la electrificación de sistemas mecánicos o en la
industria de procesos, donde no es posible crear todos los modelos posibles.
Pinzas
Una nueva familia de actuadores ha sido agregada a la tecnología neumática: las pinzas o
manipuladores neumáticos. Estos actuadores se usan típicamente en aplicaciones
industriales o de manufactura donde se requiere mover piezas. Esta nueva familia ofrece
pinzas de efecto simple y de doble efecto, con dedos con operación angular o paralela.
Variación de volumen de fluido
La variación del volumen del fluido según la presión de trabajo ya era considerada
durante la simulación. Con esta mejora, el efecto de la temperatura en la variación de
volumen también es considerada.
Nueva biblioteca ilustrada de componentes proceso
Una nueva biblioteca de componentes ilustrados ha sido creada para extender las áreas de
aplicación de bancos didácticos con fines educativos. Componentes de proceso han sido
agregados para crear aplicaciones de control de nivel y temperatura.
Nuevo lenguaje
El lenguaje Python ha sido agregado el motor de Scripts de Automation Studio™. El usuario
puede ahora crear programas usando dicho lenguaje así como también bibliotecas para
complementar las capacidades de Automation Studio™.
Nuevos componentes
Vários blocos foram adicionados para abranger mais casos de modelagem. Além disso, esses
componentes foram projetados para tornar determinadas funções mais compactas.
Nuevos transformadores de corriente
Los nuevos transformadores de corriente cuentan con dos modelos de simulación: el modelo
simplificado y el modelo
avanzado. El modelo simplificado tiene un número limitado de parámetros, como la
frecuencia, la relación de
transformación y los valores que no deben superarse. Adicionalmente al factor de
transformación, el componente simula el
factor de seguridad y la corriente de sobrecarga térmica. Si se superan, se genera un
mensaje de error. El modelo
avanzado, más realista, utiliza parámetros de construcción y simula el efecto de
remanencia y el efecto de saturación.
Nuevos testigos y lámparas
Los nuevos testigos y lámparas disponen de varios modelos de simulación que permiten
tener en cuenta los parámetros de
tensión, potencia, flujo luminoso y eficacia luminosa.
Exportación a formato XML IEC 61131-10
Los documentos diagrama escalera (ladder) pueden ser exportados en formato
XML de acuerdo a IEC 61131-10
Traducciones múltiples
Los reportes y listas de materiales permiten mostrar términos en múltiple
idiomas de manera simultánea. Un nuevo campo « Propiedad traducida por
el usuario » permite elegir un campo del reporte y el idioma al cual
será traducido. El texto es traducido usando los datos disponibles en el
Administrador de traducciones.
Este tipo de campo puede ser agregado múltiples veces para obtener un número
ilimitado de términos traducidos según idiomas se requieran.
Componente personalizado
Es posible acceder a los documentos que definen el comportamiento, la lógica
o el símbolo del componente personalizado aún si el mismo se encuentra en
interior de un grupo o ensamblaje con otros componentes. Esta mejora permite
por ejemplo declarar fallas sobre todos los componentes personalizados
provenientes de las bibliotecas ilustradas (pedagógicas).
Apariencia de componentes
Extendiendo las mejoras hechas en versiones precedentes a la apariencia de
componentes hidráulicos y neumáticos, es posible cambiar el aspecto visual
en edición y simulación para componentes mecánicos y de control. Es posible
distinguir visualmente las partes fijas y móviles de los componentes, sus
estados de activación, volúmenes de trabajo y zonas bajo presión. Se
incluyen estándares predefinidos, pero los usuarios pueden crear los suyos
propios.
Estas mejoras visuales, permiten transformar un diagrama técnico en un
documento que puede ser usado para la documentación técnica o adiestramiento
simplemente cambiado los estándares aplicados..
Editor de cajetín
Esta nueva funcionalidad permite crear cajetines personalizados. El cajetín
se dibuja directamente sobre el diagrama, permitiendo visualizar rápidamente
el resultado.
La estructura del cajetín es dibujada mediante líneas. El contenido puede ser
texto simple, texto editable por el usuario o texto alimentado a partir de
configuraciones de la aplicación. Todos estos elementos, pueden ser
fácilmente agregados directamente al cuadro del cajetín.
Un cajetín puede consistir de varios cuadros. Los cuadros pueden ser
posicionados en cualquier lugar de la páginas o anclados automáticamente a
una esquina.
Modificar el valor de una dimensión
Es posible agregar dimensiones lineales y angulares sobre los dibujos
técnicos. Estas dimensiones pueden ser ancladas a ubicaciones predefinidas o
personalizadas por el usuario.
Posicionar puntos de anclaje personalizados de manera precisa usando
únicamente el ratón puede ser difícil. Es ahora posible definir directamente
el valor de la dimensión o ángulo.
Mejora del sistema cálculo de precios de bloques
Es posible obtener una estimación del costo de un bloque al ajustar
parámetros en la base de datos de precios.
2 tablas han sido agregadas a esta base de datos. Ellas permiten al usuario
definir tiempos de maquinado por perforación y por tipo de cavidad. Esto
agrega una mayor precisión en el cálculo global del costo del bloque.
Formas de polígonos, arcos y curvas disponibles en
los dibujos técnicos
Ahora es posible dibujar formas de tipo polígono, arco y curvas sobre los
dibujos técnicos.
Actualización – Librería de electricidad residencial
Una nueva sección con elementos de planos ha sido agregada a la biblioteca
eléctrica residencial. Esta sección incluye tomacorrientes, interruptores,
muros, puertas y otros con el fin de crear planos eléctricos habitaciones
completos con fines de capacitación y adiestramiento.
Mejoras en bloques PID
Los bloques predefinidos que permiten implementar un control PID ha sido
revisados para incluir un coeficiente de filtro sobre la ganancia
proporcional, límites de salida de la señal de comando y un anti
enrollamiento sobre la rama de integración.
Nuevos componentes
- Se añadieron componentes (tiristor, transistor, DIAC, TRIAC y
optoacoplador) y se actualizaron en la biblioteca
ilustrada "Electricidad - Control de motores y energías renovables".
- Se actualizó la biblioteca ilustrada "Electricidad - Corriente continua".
Nuevos componentes
- Adiciones y actualizaciones de sensores y codificadores de velocidad y
posición montados en el eje: sensor
potenciométrico, sensor de resolución, sensor de sincronización, sensor
Inductosyn, sensor RVDT, codificador
incremental, codificador absoluto, sensor de efecto Hall de 90°, sensor de
efecto Hall de 120° y codificador incremental
con puerto de dirección de rotación.
- Se puede graficar A(θ), B(θ) y Z(θ) a partir del codificador incremental.
Al analizar estos gráficos, podemos determinar
la dirección de rotación del motor en función de la relación de fase entre A
y B. Además, al examinar Z(θ), podemos
calcular las RPM, ya que el pulso Z se produce una vez por revolución.
- Se puede graficar y comparar la posición relativa calculada por el
decodificador con la posición angular del motor.
Observamos que ambas señales coinciden, lo que significa que el
decodificador funciona correctamente.
Posibilidad de definir nombres de materiales
personalizados
El Taller de Manifold de Automation Studio™ contiene nombres genéricos para
materiales que podrían no ser adecuados para el usuario.
Ahora es posible definir nombres personalizados para materiales y acabados.
Tablas dinámicas para cartuchos de dibujos técnicos
Ahora es posible definir tablas adjuntas a los cartuchos de los dibujos
técnicos, que se rellenan automáticamente con los datos del proyecto.
Los datos pueden provenir de la lista de piezas o de las revisiones.
Se han realizado mejoras adicionales en el editor de cartuchos.
Exportación de dibujos técnicos a formato DXF
Los dibujos técnico y de producción se pueden exportar en formatos PDF y DXF.
Además, se han mejorado las tablas que contienen listas de piezas,
revisiones, datos técnicos u operaciones de mecanizado para permitir la
modificación de las fuentes del texto.
CETOP con agujeros de montaje pasantes
Las interfaces CETOP disponibles en el Catálogo genérico ahora contienen la
opción “Agujero pasante” en las opciones de montaje.
Mejora en el sistema de mediciones dinámicas
Las mediciones dinámicas facilitan el movimiento de elementos en la
disposición 3D.
Esta mejora se aplica a los elementos tipo CETOP, lo que permite medir y
mover la interfaz CETOP desde cualquiera de sus subelementos (puertos,
orificios de montaje, pasador de posicionamiento).
Taller de Robótica
Los robots colaborativos (Cobots) ahora se pueden simular en Automation
Studio™. Los usuarios pueden integrarlos fácilmente en una celda de trabajo
de simulación, programarlos, visualizar sus acciones en 3D y analizar su
rendimiento.
Esta nueva versión del Taller de Robótica incluye mejoras de estabilidad y
rendimiento.
Mejoras en el modelo de cilindro
Ahora es posible añadir amortiguación a los cilindros. Hay dos métodos para
especificar la amortiguación: simplificado o mediante curvas. El modelo
simplificado utiliza un diámetro de orificio fijo y una longitud de
amortiguación definida en los dos primeros puertos del cilindro. El modelo
de curvas permite añadir una curva de amortiguación variable a cada puerto
del cilindro.
También se añadió la capacidad del cálculo del efecto de la cavitación en
cilindros añadidos a un mecanismo.
Se ha desarrollado un nuevo modelo para calcular los efectos de las fuerzas
resistivas en un cilindro vinculado a un mecanismo. Este modelo permite que
la simulación se ejecute significativamente más rápido cuando existen
fuerzas de fricción en un cilindro.
Bombas y motores a plato oscilante
Se ha revisado el modelo de pistón de control para bombas y motores
haciéndolo más confiable y agregando restricciones internas configurables en
los puertos del pistón de control.
Ajuste de la velocidad de comuniación
Ahora es posible seleccionar la velocidad de comunicación CAN bus según los
elementos conectados. Las siguientes opciones de velocidad de comunicación
están disponibles: 100 kbit/s, 125 kbit/s, 250 kbit/s (valor
predeterminado), 500 kbit/s y 1 Mbit/s.
Nuevos solenoides de control de válvulas
direccionales
Los solenoides de control de válvulas direccionales han sido revisados
considerando los tipos de solenoides disponibles en el mercado: CC ON/OFF,
CA ON/OFF, CC/CA ON/OFF (con o sin protección), CA/CC ON/OFF con
rectificador, CC proporcional y proporcional con control analógico
integrado. También hemos añadido el conector de reducción de potencia y el
controlador de solenoide proporcional.
Cada solenoide cuenta con varios modelos de simulación: circuito simplificado
(simulación a partir de la potencia), circuito equivalente (simulación a
partir de la resistencia y la inductancia) y modelo dinámico (considerando
transitorios). El modelo considera el efecto de la temperatura en la
corriente y la posición.
Nuevos símbolos para la representación de cables
Esta versión incluye nuevos símbolos para facilitar la representación de la
geometría del cable en el diagrama eléctrico.
Balance de potencia y cálculo de temperatura en
máquinas CC
El balance de potencia se calcula automáticamente durante la simulación en
máquinas de CC (potencia absorbida, pérdidas Joule en la armadura, pérdidas
Joule en el campo, pérdidas constantes, potencia útil y eficiencia).
La temperatura de la máquina se calcula en función del método de
refrigeración (convección libre, autocirculación, dispositivo independiente
montado) y la temperatura ambiente.
Nueva búsqueda en catálogos online
La nueva versión de los catálogos en línea de Automation Studio™ ahora permite búsquedas
avanzadas basadas tanto en palabras clave como en propiedades técnicas presentes en los
catálogos. Los datos técnicos a buscar se pueden definir y filtrar rápidamente en
función de los fabricantes y catálogos, gracias a una nueva interfaz fácil de usar.
Catálogos de fabricantes nuevos y actualizados
Se han añadido y actualizado muchos catálogos de fabricantes. Los nuevos datos técnicos
permiten utilizar componentes de fabricantes compatibles en el taller de bloques de
colectores hidráulicos y permiten la integración directa de los componentes del
fabricante pre-configurados y documentados en su bloque de colectores en Automation
Studio™. Los componentes compatibles se identifican en el gestor de catálogos.
- Argo-Hytos NUEVO
- AVENTICS ACTUALIZADO
- BUCHER Hydraulics PRONTO
- Cy.Pag ACTUALIZADO
- Dana Brevini Pumps & Motors ACTUALIZADOS
- Danfoss MVB Valves NUEVO
- Danfoss Pumps and Motors ACTUALIZADO
- Hengli Cartridge Valves NUEVO
- Hengli Mobile Valve NUEVO
- HydraForce ACTUALIZADO
- Koganei ACTUALIZADO
- Parker Industrial Proportional Directional Control Valves ACTUALIZADO
- Parker Motors ACTUALIZADO
- Related Fluid Power PRONTO
- Sun Hydraulics ACTUALIZADO
- Weber-Hydraulik NUEVO
- Yuken Pumps ACTUALIZADO
- Yuken Valves ACTUALIZADO
Componentes adicionales de Catálogos de Fabricantes son añadidos y actualizados
semanalmente.
Nuevas listas de parámetros de maquinado y opciones de
exportación
La lista de todas las operaciones de mecanizado se puede generar una vez que se completa
el diseño del colector 3D. Los tipos de operaciones de mecanizado se describen de
acuerdo con los estándares de la industria. Cada parámetro se puede modificar
directamente desde la lista, y los valores se actualizan automáticamente en el diseño 3D
y en los dibujos técnicos.
Interface Automation Studio™ con Mastercam®
Esta lista de operaciones de mecanizado se exporta como un archivo XML. Esto permite la
transferencia directa de información de mecanizado desde Automation Studio™ al software
CAM para ayudar a agilizar la producción.
Tapón de orificio genérico
Se ha añadido al catálogo de colectores genéricos un componente de tapón de orificio con
varios tamaños configurables.
Visualización de hilo de cavidad
Los hilos de la cavidad ahora se representan visualmente en el Administrador de cavidades
y en el Diseño de colector 3D.
Unión spotface / abocardado
Es posible eliminar una cara plana de una cavidad si la cavidad ya contiene un agujero
abocardado.
Catálogo propio de cierre de agujeros
Los tapones de cierre de orificio predeterminados están disponibles en la aplicación.
Ahora es posible que un usuario tenga su propio catálogo de tapas de agujeros.
Función de creación automática de bloques colectores
Los parámetros de clasificación para las soluciones de enrutamiento de "Creación
automática" ahora se pueden personalizar.
Documentos técnicos
Se han realizado mejoras en los dibujos técnicos y de producción, incluida la capacidad
de agregar flechas al final de una línea, añadir información de mecanizado y leyendas de
grupos. Los parámetros de mecanizado se pueden mostrar como tablas en el documento de
dibujo de producción. La nueva versión les permite mostrarse también como leyendas
alrededor de las vistas.
Sistema de cálculo de costos del bloque
Se agregó un nuevo sistema de cálculo de costos. Todos los datos relacionados con el
bloque múltiple se exportan a un archivo de Excel (lista de piezas, parámetros de
mecanizado, diagramas, etc.). El usuario puede crear sus propias fórmulas de cálculo de
costo de bloque basadas en los datos de bloque reales.
Nuevo fabricante de cavidades
Se han puesto a disposición cavidades adicionales del fabricante para su uso en el taller
de colectores.
- ARGO-HYTOS
- Bosch Rexroth
- Bucher Hydraulics
- Dana Brevini
- Danfoss
- Delta-Power
- Eaton
- FEMA
- HAWE Hydraulik
- Hengli Hydraulics
- HYDAC
- HydraForce
- Oilgear
- Parker
- Related Fluid Power
- Sun Hydraulics
- Wandfluh
- Weber-Hydraulik
- Yuken
Nuevo módulo GRAFCET
El nuevo módulo GRAFCET cumple totalmente con la norma IEC 60848 y permite editar y
simular programas. Nuestro módulo GRAFCET permite el uso de diferentes tipos de eventos
de entrada, modos de salida (modos continuos y de almacenamiento ), estructuración
(partición, forzado, cierre, macropasos).
Nuevo módulo SFC
El nuevo módulo SFC cumple totalmente con el estándar IEC 61131 y permite editar, simular
y, posteriormente, exportar programas. Las condiciones y acciones pueden llamar a las
redes del diagrama de escalera del proyecto (LD). El módulo admite lenguaje de texto
estructurado (ST). También tiene en cuenta los diferentes calificadores de acción, así
como acciones de control con o sin escaneo final.
Nuevo configurador de conectores
El nuevo configurador permite configurar listas de materiales e imágenes para diagramas
2D y 3D para conectores. Se han agregado nuevos símbolos de pin, enchufe y conector.
Bancos didácticos
Automation Studio™ ofrece una serie de bancos de entrenamiento listos para usar que
demuestran cómo diseñar funciones técnicas conectando componentes de diferentes
tecnologías, programando máquinas automatizadas para activar partes operativas. Con
Automation Studio™ 8.0 el gemelo digital de su banco de entrenamiento puede ser
fácilmente creado. Se han agregado funciones para crear vínculos flexibles para
complementar las bibliotecas virtuales 2D a fin de mejorar el aspecto visual de bancos
didácticos tanto para tecnologías hidráulica y neumática como electricidad.
Diagramas multi-tecnológicos
La adición de diagramas multi-tecnológicos permite agrupar, en la misma página,
componentes hidráulicos, neumáticos y eléctricos, así como circuitos realizados en un
diagrama de escalera y elementos de interfaz hombre-máquina, recreando un
gemelo digital realista.
Biblioteca de componentes hidráulicos ilustrados
Esta biblioteca permite a los usuarios crear circuitos hidráulicos ilustrados completos
para satisfacer las necesidades educativas y de capacitación.
Biblioteca de componentes neumáticos en vista de recorte
Para satisfacer las necesidades de los departamentos de formación, se ha añadido esta
biblioteca para crear circuitos neumáticos que muestren el funcionamiento interno de los
componentes neumáticos más utilizados.
Aumento de zoom
El zoom puede llegar hasta el 4000% para que los objetos se puedan dibujar con mayor
precisión con fines de animación.
Indicador de uso visual
Se han agregado señales visuales en varios componentes, lo que facilita identificar, por
ejemplo, qué cilindros participan en un mecanismo, cuál es la fuente de la carga
eléctrica y su cuadrante de operación y en qué dirección se transmite la potencia
mecánica.
Animaciones 2D
Esta interfaz visual renovada mejora la experiencia del usuario al crear animaciones 2D,
todas visibles en un solo lugar. Una vista previa de las animaciones lo ayudará a
validar el comportamiento esperado.
Selección rápida del tipo de línea
Mientras dibuja un conducto o un cable, o después de seleccionarlo, puede modificar el
tipo de enlace de una lista que se muestra instantáneamente.
Ajuste dinámico de las fuerzas del actuador
Para que las pruebas iniciales sean más fáciles y rápidas, y para eliminar la necesidad
de definir fuerzas por adelantado, se pueden aplicar fuerzas a los actuadores
hidráulicos y neumáticos en la simulación haciendo clic en ellos mientras se ejecuta la
simulación.
Categorías de componentes
Para definir reglas de nomenclatura específicas o apariencias particulares basadas en el
tipo de componente, se han desarrollado las categorías de componentes. Cada categoría
puede tener un conjunto único de atributos que la diferencie de las otras categorías.
Nuevas opciones para colorear cables eléctricos en simulación
Ahora puede elegir el criterio para colorear los cables eléctricos en la simulación,
según el tipo de hilo o globalmente. Además del tipo de corriente, se pueden elegir
colores según el nivel de tensión o el nivel de corriente. También puede mantener la
apariencia que tienen los cables en la edición.
Orbitrol
El modelo Orbitrol se ha rediseñado con el objetivo de abordar todos los escenarios de
uso identificados.
Nuevo catálogo de bloques matemáticos
Le catalogue de blocs mathématiques permettra la création des composants, des objets, des
fonctions et des systèmes personnalisés et ajustables à partir de modèles mathématiques
pour approfondir le niveau des sous-composants.
Vous pouvez désormais choisir le comportement que vous souhaitez pour les composants de
vos circuits lors de la simulation : par courbe de performances, par vos propres
modèles mathématiques, ou les deux. AUCUN AUTRE LOGICIEL ne vous offre cette
flexibilité.
Nuevos componentes de bloque
Esta biblioteca está enriquecida con bloques matemáticos que permiten realizar cálculos
matriciales y operaciones con números complejos.
Máquinas de corriente continua
Las nuevas máquinas de CC (motores y generadores) funcionan en los cuatro cuadrantes y
tienen conectores mecánicos. Esto incluye imanes permanentes, excitados por separado,
bobinados en serie y bobinados shunt.
Amplificadores operacionales
Los nuevos amplificadores operacionales permiten realizar los montajes básicos.
Motor de inducción trifásico con neutro, jaula de ardilla
Para completar nuestra gama de motores, hemos añadido el motor asíncrono con neutro.
Sincronización mejorada en algunos casos de cosimulación interna y externa.
Zoom de hipervínculos hacia componentes
El tipo de zoom hacia el documento destino a partir de un hipervínculo es
configurable para cada documento (Lista de materiles, saltos, etc.).
La opción de zoom es accesible a partir de las propiedades del documento
destino.
Color de vínculos según su tipo
Es posible configurar normas de apariencia para el color durante la
simulación de conductos hidráulicos y neumáticos usando umbrales de
presión/flujo/velocidad/temperatura, y esto de forma independiente para cada
tipo de conducto.
Es posible especificar por ejemplo, una gradación de colores diferente entre
los conductos de trabajo y conductos de pilotaje, retorno o drenaje.
Variable tipo de lista de texto
Es posible definir variables personalizadas de tipo lista de texto. El
contenido de estas listas se puede editar libremente sin restricciones.
Este tipo de variable permite crear listas desplegables explícitas.
Respirador
Es posible conectar un respirador a un puerto en el lado superior de un
reservorio hidráulico configurable. Este puerto debe ser declarado como un
puerto neumático.
De esta manera es posible regular la presión de aire en el interior de este
tipo de reservorios, ya sea conectando directamente un respirador o un
circuito neumático.
Nueva biblioteca ilustrada de componentes eléctricos
Una nueva biblioteca ilustrada de componentes se pone a disposición para
extender la capacidad de creación de gemelos digitales. Los components de
electricidad residencial francés han sido agregados con el fin de poder
dibujar de manera explícita y visual circuitos eléctricos residenciales.
Modo paso a paso
Es posible configurar el modo paso a paso. Esto permite hacer progresar la
simulación de un proyecto según un paso ajustable.
Acotamiento dinámico
El acotamiento sobre elementos en la disposición 3D son mostrados
automáticamente al momento en que un componente o perforación es
seleccionado o reubicado. Esto hace posible posicionar y ajustar la
ubicación de cualquier objeto 3D en el bloque. Las cotas mostradas
corresponden a las posiciones relativas a las 4 esquinas del bloque, la
profundidad de una contracara y el datum para un componente enterrado. Para
perforaciones, se muestran también los ángulos y la profundidad.
El usuario puede editar directamente los valores mediante un clic.
Fuente GD&T (Tolerancias dimensionales y
geométricas)
La fuente GD&T (tolerancias dimensionales y geométricas) está disponible
en los dibujos técnicos y puede ser usada para dibujar caracteres especiales
para las información de acotamiento.
Representación de anotaciones de maquinado
Esta nueva funcionalidad está integrada a la creación automática de dibujos
de producción. Se han agregado opciones de configuración especiales.

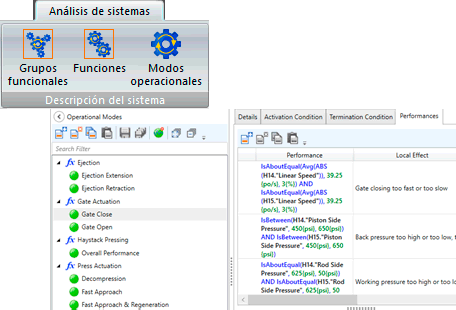

Especificaciones del sistema
Usando grupos funcionales, podrá agrupar componentes que son partes de una
función específica y sub funciones de su máquina (tales como: sistema
primario, sistema secundario, sistema auxiliar, función de enfriamiento,
etc.).
Para cada grupo funcional identificado, podrá definir diferentes modos
operacionales con condiciones de activación y desactivación para medir el
funcionamiento.
Podrá medir rápidamente los parámetros operacionales del sistema y validar
mediante la simulación los criterios de diseño.
Múltiples curvas de flujo en válvulas direccionales
Es posible especificar de manera explícita el flujo que atraviesa un canal
interno en función del valor de presión diferencial medida en las
conexiones. Esta mejora del modelo permite simular perfectamente el
comportamiento de válvulas direccionales de fabricantes en las cuales las
especificaciones cubren un amplio espectro de condiciones de operación.
Reservorio presurizado
En el configurador de reservorio personalizado hidráulico, es posible
declarar puertos en la cara superior como conexiones neumáticas. No
solamente la gestión de aire encerrado creará una variación en la presión
basado en el volumen de líquido. Es posible conectar un sistema neumático
para regular esta presión.

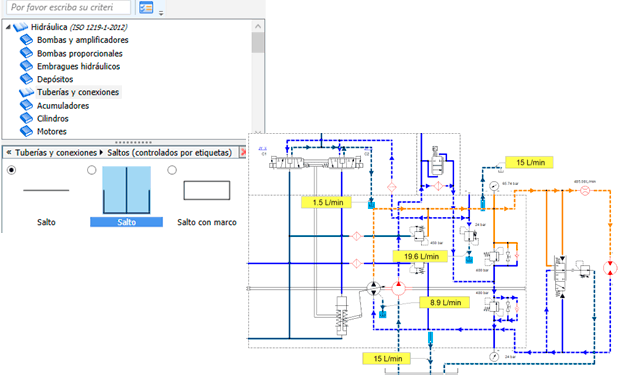

Salto de conducto con apariencia de reservorio
Este componente ayuda en la representación y simulación de múltiples retornos
a drenajes de carcaza en bombas y motores entre otros usos.
Valor eficaz verdadero
Las medidas eléctricas de valores eficaces verdaderos así como las
frecuencias han sido mejoradas y soportan todo tipo de señales.
Piloto neumático
Los pilotos neumáticos de válvulas direccionales toman en cuenta la presión
negativa (vacío) en el cálculo de fuerzas aplicadas al carrete.
Diagnósticos
Nuevos diagnósticos han sido desarrollados para ayudar a la compresión del
diseño del circuito. El primer diagnóstico identifica componentes que han
sido creado usando el módulo de componente personalizado. El segundo
diagnóstico identifica componentes tipo caja negra o componentes cuyo
símbolo han sido modificado.
Vista previa de proyecto
En la interfaz de creación de proyectos, una zona de previsualización
proporciona una vista previa del contenido del proyecto. Es posible
visualizar los documentos contenidos en el proyecto.
Hipervínculos
La interfaz de creación de hipervínculo ofrece mayor facilidad de uso al
proponer la lista de protocolos soportados, la sintaxis que debe ser
respetada y una explicación rápida de los campos requeridos.
Catálogos
Al usar las funciones de búsqueda de componentes similares en catálogo en las
propiedades de un componente u hoja de dimensionamiento, es posible buscar
en los catálogos en línea.
Nuevas bibliotecas eléctricas de componentes
ilustrados
Una nueva biblioteca ilustrada ha sido creada para extender la capacidad de
creación de gemelos digitales. Componentes eléctricos unifilares han sido
añadidos para poder dibujar circuitos de distribución eléctrica de manera
explícita y visual.
Adicionalmente, las bibliotecas ilustradas siguientes también están
disponibles: neumática, PLC, electricidad CC, electricidad residencial,
hidráulica seccional y más.
Nuevos símbolos para componentes aeronáuticos
Se ha agregado una nueva biblioteca de símbolos eléctricos. La misma permite
representar circuitos eléctricos que respetan los estándares de
representación usados en aeronáutica. Estos símbolos son compatibles con el
estándar NEMA en el editor de documentos de electrotécnicos de Automation
Studio™.
Recuadro de componentes
Cada componente o ensamblaje de componentes puede ser encuadrado sin agregar
elementos de dibujo.
El recuadro es ajustable manualmente y personalizable: longitud, altura,
espesor, color y tipo de trazo.
Catálogos de fabricantes en línea
Los catálogos de los fabricantes ahora ya están disponibles en línea. Ya no es necesario
administrar los archivos del catálogo, ni preocuparse por actualizarlos. Los componentes
del catálogo web están siempre actualizados. Simplemente arrastre los componentes
deseados desde su navegador a sus diagramas de Automation Studio™.
Amigable para el usuario
Se han agregado accesos directos para acceder al diseño del documento actual, así como su
escala de dibujo, en la pestaña "Inicio", grupo "Edición".
Optimización PRO
Optimizaciones para generar bloques más compactos.
Amigable para el usuario PRO
Un cuadro de diálogo se ha añadido que confirma la selección de unidades al generar un
nuevo bloque de válvula.
Edición de componentes personalizados
PRO Para ganar en eficiencia y gestión, el usuario ahora puede editar los circuitos
fuente de un componente personalizado sin tener que volver al proyecto a su estado
original. El usuario podrá modificar el símbolo y su animación, sus circuitos lógicos y
de comportamiento analógico.
Para satisfacer las necesidades de las áreas de capacitación y documentación técnica,
diferentes atributos enriquecen las posibilidades de resaltado de líneas. Entre otras
cosas, los extremos de las líneas pueden ser rectos o redondeados, las curvas pueden ser
rectas, redondeadas o achaflanadas, los segmentos que definen los conectores de los
componentes pueden resaltarse o no.
Apariencia para los componentes de fluidos
Para satisfacer las necesidades de las áreas de capacitación y documentación técnica, se
pueden resaltar las posiciones de distribuidores en modo de edición y de simulación
según su estado de activación. Se puede proporcionar una biblioteca de objetos
adicionales a pedido para completar los componentes que aún no son compatibles con estos
estándares de resaltado.
Apariencia de las líneas de fluido
Para satisfacer las necesidades de las áreas de capacitación y documentación técnica, los
atributos de apariencia de cada tipo de tubería se han fortalecido. Entre otras cosas,
el resaltado se puede activar en la simulación, puede admitir patrones, puede ser
completo o seccional.
REGLAS DE NOMENCLATURA
Las reglas de nomenclatura se han expandido con ciertos atributos. Entre otras cosas, el
usuario puede utilizar dimensiones en forma fraccionaria en los nombres de las tuberías,
elegir la unidad, la precisión, etc. Las variables disponibles se han organizado para
una mejor comprensión de su uso.
Exportar en modo de simulación
Para satisfacer las necesidades de las áreas de capacitación y documentación técnica, es
posible exportar los circuitos en modo de simulación en formato gráfico.
Comando auxiliar con enclavamiento
Comando de válvula direccional para representar un control auxiliar manual con gatillo de
retención, según la norma ISO 1219.
Resortes de válvula direccional
Se ha añadido una opción para poder ajustar el tornillo de compresión de resorte durante
la simulación.
Curvas de potencia de la válvula direccional
Se ha añadido una opción para definir las curvas de potencia de un distribuidor a partir
de la presión diferencial o la presión de entrada.
Compensador de presión de prioridad hacia abajo
Este componente está diseñado para usarse hacia abajo de un orificio como compensador de
presión. Cuando se utiliza para mantener una presión diferencial en un orificio ubicado
hacia arriba, esta válvula puede mantener un flujo de prioridad constante
independientemente de la carga en el circuito.
Compensador de presión de prioridad hacia arriba, con detección
de carga estática
Compensador de presión de prioridad hacia arriba con detección de carga estática. Esta
válvula está diseñada para proporcionar flujo prioritario en la cantidad requerida
mientras permite que el exceso de flujo se use para funciones auxiliares y mantiene una
caída de presión constante a través del orificio de flujo de control, independientemente
de la presión de carga.
Compensador de presión de prioridad hacia arriba, con detección
de carga dinámica
Compensador de presión de prioridad hacia arriba con detección de carga dinámica. Esta
válvula está diseñada para proporcionar flujo prioritario en la cantidad requerida
mientras permite que el exceso de flujo se use para funciones auxiliares y mantiene una
caída de presión constante a través del orificio de flujo de control, independientemente
de la presión de carga.
Viscosímetro y densímetro
Adición de un componente de medición para acceder a la medición de la viscosidad
cinemática, así como la densidad del aceite en un nodo del circuito.
Reguladores de presión proporcionales
Los modelos se hacen sensibles a la contrapresión.
Enfriadores
Se ha añadido una opción para definir la potencia evacuada en función de la temperatura
de entrada, la temperatura de salida o la media de estos 2 valores.
Tipo de presión de escape del colector de líquido
Este componente utiliza presión y flujo neumático para recolectar y reutilizar el fluido
hidráulico que se ha filtrado en el sistema.
Lubricador
Adición de un lubricador, que permitirá una lubricación constante y automática al nivel
correcto, una necesidad para que la mayoría de los componentes neumáticos funcionen
correctamente y tengan una vida útil satisfactoria.
Restricciones definidas por el modelado de curvas
Caída de presión modelada por curvas de rendimiento en función del caudal y apertura
variable - para aire con modelado neumático simplificado.
Componentes de bloque
Se han agregado componentes de bloque para manejar operaciones matriciales y números
complejos.
Curvas de 2 cuadrantes en el motor eléctrico
Se agregó un modelo bidireccional. Se ha añadido un nuevo modelo de simulación que tiene
en cuenta la curva característica Torque-Velocidad en la rotación hacia delante y hacia
atrás. Asimismo, ahora está disponible en la biblioteca un motor con 2 ejes mecánicos.
Joystick de 4 cuadrantes
Joystick para generar 4 variables de control.
Generador de temperatura
Agregue un control deslizante, la cual le permite cambiar la temperatura durante la
simulación.
Generadores de variables ambientales
De ahora en adelante, los componentes que tienen como variables de simulación la
temperatura o la luz utilizan la variable de entorno del fraccionamiento esencial donde
se ubica el componente.
Falta de corriente o freno de irrupción
Motor asíncrono 6 conectores
Fuente de alimentación de corriente continúa
Transistor
Mejora del comportamiento. Se ha agregado un capacitor para estabilizar el voltaje entre
el colector y el emisor y entre el drenaje y la fuente.
Escalera para Mitsubishi MELSEC iQ-R Series PLC
Taller de Bloque de Válvulas Hidráulico
Cree y edite bloques múltiples en Automation Studio™ con el nuevo taller de Bloques de
Válvulas Hidráulico. Una función Auto-Crear puede proponer rápidamente hasta 100
soluciones de diseño de múltiples basadas en las restricciones configuradas en los
diagramas de Automation Studio™. Luego usted puede ajustar a su gusto los diseños
propuestos. Tome mediciones de presión y flujo en cualquier momento de la simulación.
Catálogos de Fabricantes Nuevos y Actualizados
Muchos de los Catálogos de Fabricantes han sido creados o actualizados. Los nuevos datos
técnicos permiten que los componentes de fabricantes que sean compatibles, puedan ser
usados en el taller de Bloque de Válvulas Hidráulico. Esto permite una integración
directa, de los componentes de fabricantes preconfigurados y documentados, en los
Bloques de Válvulas de Automation Studio™. Los componentes que son compatibles con
los Bloques de Válvulas, están identificados en el Administrador de Catálogos.
- Automation Studio™ Electrical - Variable Frequency Drives NEW
- CKD Corporation SOON
- Continental Hydraulics Valves NEW
- Cy.Pag. NEW
- Danfoss Orbital Motors UPDATED
- Doosan Mottrol NEW
- Eaton Sectional CLS & CMA Mobile Valves UPDATED
- Humphrey Products NEW
- IMI Precision / Norgren SOON
- Koganei UPDATED
- Linde Hydraulics UPDATED
- Mitsubishi Electric SOON
- Shanghai Guorui Hydraulic Technology co (GRH) POWER Valves NEW
- SMC Pneumatics NEW
- Tecnord SOON
- Wandfluh NEW
- Zhejiang Gaoyu Hydraulic Machinery Co Ltd NEW
Componentes adicionales de Catálogos de Fabricantes son añadidos y actualizados
semanalmente.
Catálogos de Fabricantes En Línea
Los Catálogos de Automation Studio™ en Línea le permite arrastrar y soltar componentes
directamente desde el navegador de internet a su diagrama de Automation Studio™. Estos
componentes siempre están actualizados según la última versión. Por lo tanto, no hay
necesidad de manejar localmente múltiples archivos de catálogos de fabricante. Los
Catálogos en Línea para Automation Studio™ estarán disponibles poco después de la
publicación de Automation Studio™ P7.
Nuevos Componentes Hidráulicos
- Caja de Transmisión Planetaria
- Diferenciales y Convertidores de Torque
- Válvulas de superficie de control separadas
- Divisores de flujo con compensación de presión
- Saltos con cuadros para etiquetas
Modelos de simulación mejorados para los componentes hidráulicos
- El plato oscilante de los motores hidráulicos, ahora puede tener límite de
cilindrada
- Una superficie de intercambio de calor ha sido añadida a los calentadores
hidráulicos para permitir la disipación de calor hacia el ambiente
- Mejor seguimiento de las curvas para los reguladores de presión
- Divisores de flujo con compensación de presión
- Mejores comandos manuales para válvulas direccionales
Soporte de Ejes de Transmisión en el Administrador de Mecanismos
Ahora el Administrador de Mecanismos acepta ejes de transmisión rotativos. Esto implica
que todos los elementos rotativos, como los motores hidráulicos, neumáticos y
eléctricos, y las cajas de transmisión, pueden ser simuladas en el Administrador de
Mecanismos.
Nuevos Componentes Neumáticos
- Compresores
- Generadores de vacío
- Ventosas
- Sensor de flujo con relé normalmente cerrado
Análisis de Modos de Falla, Efectos y Criticidad (AMFEC)
Rápidamente obtenga y comunique información de fallas de sistema, gracias al nuevo módulo
AMFEC de Automation Studio™. Está basado en IEC 60812 Análisis de Modos de Fallas y
Efectos. Esto puede reducir de gran manera el tiempo de resolución de fallas e
incrementar la fiabilidad del sistema.
Biblioteca Personalizada de Energías Renovables
La nueva biblioteca de Energías Renovables está hecha con componentes ilustrados. Estos
permiten crear circuitos que lucen como los componentes de aplicaciones en la vida real.
Algunos de estos componentes hasta se animan durante la simulación, generando una
experiencia óptima para las actividades de formación.
Biblioteca personalizada de PLC
Esta biblioteca fue creada para permitir a los estudiantes cablear los PLC (Allen
Bradley, Eaton, Koyo, LS Electric, Mitsubishi, Omron, Siemens, etc.), escribir la lógica
Ladder y correr la simulación para observar que entradas y salidas son activadas en el
PLC, de acuerdo al diagrama PLC.
Biblioteca personalizada de Electricidad DC
Esta Biblioteca con componentes ilustrados fue creada para circuitos eléctricos DC. Los
componentes pueden ser conectados directamente, o usando un breadboard para crear y
simular su circuito.
Biblioteca Personalizada de Electricidad Residencial
Los estudiantes ahora pueden construir rápidamente circuitos eléctricos residenciales
usando componentes comunes con los que están familiarizados.
Biblioteca Hidráulica de Vistas de Sección
Cree su propio circuito usando componentes hidráulicos con vistas de sección que se
animan durante la simulación. Los estudiantes ahora pueden visualizar rápidamente el
movimiento del flujo en el circuito.
Biblioteca Personalizada de Cilindros Hidráulicos con Carga
Esta biblioteca personalizada permite variar rápidamente la carga en los cilindros
durante la simulación y observar instantáneamente cómo afecta el sistema.
Configurador de Bloques de Terminales
Nuevos terminales con canales para manejo de puentes de diferentes categorías han sido
añadidos:
- Alimentación
- Tierra
- Alimentación con Tierra
- Desconector con cuchilla
- Desconectar
- Sensor / Actuador
- Portafusibles
- Bloques de Distribución
Los terminales simplificados todavía se encuentran disponibles. El nuevo configurador
permite el manejo completo de las regletas de terminales, incluyendo el manejo de
accesorios y los números de parte. Las funciones para importar y exportar regletas de
terminales también están disponibles.
Nuevos Dispositivos Semiconductores
Nuevos Dispositivos semiconductores has sido añadidos a la biblioteca de Electrotecnia,
por ejemplo:
- Transistor de Unión Bipolar (BJT)
- Transistor de Efecto de Campo (JFET)
- Transistor de Efecto de Campo Metal-Óxido-Semiconductor (MOSFET)
- Tiristor
Tiristores, transistores bipolares y transistores de efecto de campo han sido añadidos.
El trisistor puede ser controlado por una variable o por un circuito externo. Los
transistores han sido diseñados para operar tanto en modo de conmutación como de
amplificación.
Mejoras del Componente Batería
- El efecto de envejecimiento de la batería sobre su capacidad es ahora tomado en
cuenta
- El efecto de histéresis OCV es tomado en cuenta diferenciando las curvas OCV vs. SOC
durante la carga y la descarga
- Nuevo modelo avanzado que toma en cuenta el comportamiento transitorio del voltaje
durante la carga y la descarga
- Parámetros de batería predefinidos para los diferentes tipos de batería disponibles
Funciones y Direcciones Compatibles para AB-500 y AB-5000
Estos nuevos modelos son una actualización de nuestra biblioteca principal que no incluía
todas las funciones principales. Estos dos nuevas bibliotecas le permiten crear
circuitos de control usando direcciones (AB-500) o nombres de etiquetas (AB-5000).
Componentes adicionales de Bloques Matemáticos
Los bloques adaptadores (bloques matemáticos) permiten la creación de comportamientos
complejos para hidráulica, neumática y electricidad.
Nuevo Foro de discusión
Muchos clientes desean compartir sus diagramas con otras personas, o simplemente
compartir su experiencia. El nuevo Foro permite el acceso a archivos de demostración,
bibliotecas personalizadas de componentes y otras informaciones que pueden ser de ayuda
para sus aplicaciones. Esperamos que usted también comparta sus experiencias con todos.
Si usted no tiene una cuenta en el Foro, regístrese aquí .
Sistemas Virtuales Usando Unity 3D
Sistemas Virtuales Usando Unity 3D permiten la posibilidad de tener una experiencia de
formación con un alto nivel de realismo. Estos sistemas pueden ser controlados en
Automation Studio™ usando Controles Eléctricos, PLCs y/o Diagramas de Función
Secuencial. Acceda al Foro para descargar los archivos y procedimientos para instalar
los modelos de Unity 3D. Nuevos sistemas virtuales son añadidos frecuentemente.
Ayuda en línea
Ahora puede acceder la documentación de la ayuda de Automation Studio™ en línea. La
documentación de la ayuda en línea es constantemente mejorada y actualizada, basada en
la experiencia de los casos de soporte. También, el tamaño del archivo de instalación ha
sido reducido.
Configuración de las Opciones del Ratón
El nuevo menú de configuración de los botones del ratón permite a los usuarios configurar
el comportamiento deseado para los botones en Automation Studio™.
Pasos de Tiempo de Simulación más Pequeños
Nuevos pasos de tiempo de simulación de hasta 1 microsegundo están disponibles para
permitir simulaciones más precisas. Esta opción es particularmente útil para simular
fenómenos de alta frecuencia (de hasta 100kHz), especialmente en el taller
electrotécnico.
Conservación de los Identificadores Internos de los componentes,
al estos ser remplazados
La identificación interna de los componentes se puede mantener al remplazar el
componente. Esto es útil para sistemas que tienen un identificador único para cada
componente.
Otras Mejoras por Solicitud de los Clientes & Corrección de
Errores
- Mejoras de rendimiento
- Se corrigió la variable de velocidad angular de las unidades de
transmisión de potencia
- Se corrigieron discrepancias en el valor de presión de descarga para el
componente "Regulador de caudal en presión y temperatura"
- Se corrigieron los conductos flexibles que actuaban como tapón luego de
un tiempo de simulación
- Se corrigió el comportamiento de las válvulas de descarga con válvula
antirretorno y drenaje
- Se cambió la imagen mostrada en las propiedades del componente "Motor
bidireccional con eje"
- Se corrigió el API de exportación de curvas que no exportaba todas las
curvas
- Se corrigió una presión incorrecta en el puerto 2 del componente
neumático "Válvula reductora de presión"
- Se corrigió un error de excepción no controlado en los PLCs que ocurría
si el símbolo "&" se insertaba en la descripción
- Se corrigió el cambio de orden de las Listas de materiales al guardar el
modelo
- Se corrigió el problema de las líneas en las Listas de materiales al
exportarlas en PDF
Taller de Bloque de Válvulas Hidráulico
Cree y edite bloques múltiples en Automation Studio™ con el nuevo taller
de Bloques de Válvulas Hidráulico. Una función Auto-Crear puede proponer
rápidamente hasta 100 soluciones de diseño de múltiples basadas en las
restricciones configuradas en los diagramas de Automation Studio™. Luego
usted puede ajustar a su gusto los diseños propuestos. Tome mediciones
de presión y flujo en cualquier momento de la simulación.
Catálogos de Fabricantes Nuevos y Actualizados
Muchos de los Catálogos de Fabricantes han sido creados o actualizados.
Los nuevos datos técnicos permiten que los componentes de fabricantes
que sean compatibles, puedan ser usados en el taller de Bloque de
Válvulas Hidráulico. Esto permite una integración directa, de los
componentes de fabricantes preconfigurados y documentados, en los
Bloques de Válvulas de Automation Studio™. Los componentes que son
compatibles con los Bloques de Válvulas, están identificados en el
Administrador de Catálogos.
- Automation Studio™ Electrical - Variable Frequency Drives NEW
- CKD Corporation SOON
- Continental Hydraulics Valves NEW
- Cy.Pag. NEW
- Danfoss Orbital Motors UPDATED
- Doosan Mottrol NEW
- Eaton Sectional CLS & CMA Mobile Valves UPDATED
- Humphrey Products NEW
- IMI Precision / Norgren SOON
- Koganei UPDATED
- Linde Hydraulics UPDATED
- Mitsubishi Electric SOON
- Shanghai Guorui Hydraulic Technology co (GRH) POWER Valves NEW
- SMC Pneumatics NEW
- Tecnord SOON
- Wandfluh NEW
- Zhejiang Gaoyu Hydraulic Machinery Co Ltd NEW
Componentes adicionales de Catálogos de Fabricantes son añadidos y
actualizados semanalmente.
Catálogos de Fabricantes En Línea
Los Catálogos de Automation Studio™ en Línea le permite arrastrar y
soltar componentes directamente desde el navegador de internet a su
diagrama de Automation Studio™. Estos componentes siempre están
actualizados según la última versión. Por lo tanto, no hay necesidad de
manejar localmente múltiples archivos de catálogos de fabricante. Los
Catálogos en Línea para Automation Studio™ estarán disponibles poco
después de la publicación de Automation Studio™ P7.
Nuevos Componentes Hidráulicos
- Caja de Transmisión Planetaria
- Diferenciales y Convertidores de Torque
- Válvulas de superficie de control separadas
- Divisores de flujo con compensación de presión
- Saltos con cuadros para etiquetas
Modelos de simulación mejorados para los
componentes hidráulicos
- El plato oscilante de los motores hidráulicos, ahora puede tener
límite de cilindrada
- Una superficie de intercambio de calor ha sido añadida a los
calentadores hidráulicos para permitir la disipación de calor hacia
el ambiente
- Mejor seguimiento de las curvas para los reguladores de presión
- Divisores de flujo con compensación de presión
- Mejores comandos manuales para válvulas direccionales
Soporte de Ejes de Transmisión en el
Administrador de Mecanismos
Ahora el Administrador de Mecanismos acepta ejes de transmisión
rotativos. Esto implica que todos los elementos rotativos, como los
motores hidráulicos, neumáticos y eléctricos, y las cajas de
transmisión, pueden ser simuladas en el Administrador de Mecanismos.
Nuevos Componentes Neumáticos
- Compresores
- Generadores de vacío
- Ventosas
- Sensor de flujo con relé normalmente cerrado
Análisis de Modos de Falla, Efectos y Criticidad
(AMFEC)
Rápidamente obtenga y comunique información de fallas de sistema, gracias
al nuevo módulo AMFEC de Automation Studio™. Está basado en IEC 60812
Análisis de Modos de Fallas y Efectos. Esto puede reducir de gran manera
el tiempo de resolución de fallas e incrementar la fiabilidad del
sistema.
Biblioteca Personalizada de Energías Renovables
La nueva biblioteca de Energías Renovables está hecha con componentes
ilustrados. Estos permiten crear circuitos que lucen como los
componentes de aplicaciones en la vida real. Algunos de estos
componentes hasta se animan durante la simulación, generando una
experiencia óptima para las actividades de formación.
Biblioteca personalizada de PLC
Esta biblioteca fue creada para permitir a los estudiantes cablear los
PLC (Allen Bradley, Eaton, Koyo, LS Electric, Mitsubishi, Omron,
Siemens, etc.), escribir la lógica Ladder y correr la simulación para
observar que entradas y salidas son activadas en el PLC, de acuerdo al
diagrama PLC.
Biblioteca personalizada de Electricidad DC
Esta Biblioteca con componentes ilustrados fue creada para circuitos
eléctricos DC. Los componentes pueden ser conectados directamente, o
usando un breadboard para crear y simular su circuito.
Biblioteca Personalizada de Electricidad
Residencial
Los estudiantes ahora pueden construir rápidamente circuitos eléctricos
residenciales usando componentes comunes con los que están
familiarizados.
Biblioteca Hidráulica de Vistas de Sección
Cree su propio circuito usando componentes hidráulicos con vistas de
sección que se animan durante la simulación. Los estudiantes ahora
pueden visualizar rápidamente el movimiento del flujo en el circuito.
Biblioteca Personalizada de Cilindros
Hidráulicos con Carga
Esta biblioteca personalizada permite variar rápidamente la carga en los
cilindros durante la simulación y observar instantáneamente cómo afecta
el sistema.
Configurador de Bloques de Terminales
Nuevos terminales con canales para manejo de puentes de diferentes
categorías han sido añadidos:
- Alimentación
- Tierra
- Alimentación con Tierra
- Desconector con cuchilla
- Desconectar
- Sensor / Actuador
- Portafusibles
- Bloques de Distribución
Los terminales simplificados todavía se encuentran disponibles. El nuevo
configurador permite el manejo completo de las regletas de terminales,
incluyendo el manejo de accesorios y los números de parte. Las funciones
para importar y exportar regletas de terminales también están
disponibles.
Nuevos Dispositivos Semiconductores
Nuevos Dispositivos semiconductores has sido añadidos a la biblioteca de
Electrotecnia, por ejemplo:
- Transistor de Unión Bipolar (BJT)
- Transistor de Efecto de Campo (JFET)
- Transistor de Efecto de Campo Metal-Óxido-Semiconductor (MOSFET)
- Tiristor
Tiristores, transistores bipolares y transistores de efecto de campo han
sido añadidos. El trisistor puede ser controlado por una variable o por
un circuito externo. Los transistores han sido diseñados para operar
tanto en modo de conmutación como de amplificación.
Mejoras del Componente Batería
- El efecto de envejecimiento de la batería sobre su capacidad es
ahora tomado en cuenta
- El efecto de histéresis OCV es tomado en cuenta diferenciando las
curvas OCV vs. SOC durante la carga y la descarga
- Nuevo modelo avanzado que toma en cuenta el comportamiento
transitorio del voltaje durante la carga y la descarga
- Parámetros de batería predefinidos para los diferentes tipos de
batería disponibles
Funciones y Direcciones Compatibles para AB-500
y AB-5000
Estos nuevos modelos son una actualización de nuestra biblioteca
principal que no incluía todas las funciones principales. Estos dos
nuevas bibliotecas le permiten crear circuitos de control usando
direcciones (AB-500) o nombres de etiquetas (AB-5000).
Componentes adicionales de Bloques Matemáticos
Los bloques adaptadores (bloques matemáticos) permiten la creación de
comportamientos complejos para hidráulica, neumática y electricidad.
Nuevo Foro de discusión
Muchos clientes desean compartir sus diagramas con otras personas, o
simplemente compartir su experiencia. El nuevo Foro permite el acceso a
archivos de demostración, bibliotecas personalizadas de componentes y
otras informaciones que pueden ser de ayuda para sus aplicaciones.
Esperamos que usted también comparta sus experiencias con todos. Si
usted no tiene una cuenta en el Foro, regístrese aquí .
Sistemas Virtuales Usando Unity 3D
Sistemas Virtuales Usando Unity 3D permiten la posibilidad de tener una
experiencia de formación con un alto nivel de realismo. Estos sistemas
pueden ser controlados en Automation Studio™ usando Controles
Eléctricos, PLCs y/o Diagramas de Función Secuencial. Acceda al Foro
para descargar los archivos y procedimientos para instalar los modelos
de Unity 3D. Nuevos sistemas virtuales son añadidos frecuentemente.
Ayuda en línea
Ahora puede acceder la documentación de la ayuda de Automation Studio™ en
línea. La documentación de la ayuda en línea es constantemente mejorada
y actualizada, basada en la experiencia de los casos de soporte.
También, el tamaño del archivo de instalación ha sido reducido.
Configuración de las Opciones del Ratón
El nuevo menú de configuración de los botones del ratón permite a los
usuarios configurar el comportamiento deseado para los botones en
Automation Studio™.
Pasos de Tiempo de Simulación más Pequeños
Nuevos pasos de tiempo de simulación de hasta 1 microsegundo están
disponibles para permitir simulaciones más precisas. Esta opción es
particularmente útil para simular fenómenos de alta frecuencia (de hasta
100kHz), especialmente en el taller electrotécnico.
Conservación de los Identificadores Internos de
los componentes, al estos ser remplazados
La identificación interna de los componentes se puede mantener al
remplazar el componente. Esto es útil para sistemas que tienen un
identificador único para cada componente.
Otras Mejoras por Solicitud de los Clientes &
Corrección de Errores
- Mejoras de rendimiento
- Se corrigió la variable de velocidad angular de las
unidades de transmisión de potencia
- Se corrigieron discrepancias en el valor de presión de
descarga para el componente "Regulador de caudal en presión y
temperatura"
- Se corrigieron los conductos flexibles que actuaban como
tapón luego de un tiempo de simulación
- Se corrigió el comportamiento de las válvulas de
descarga con válvula antirretorno y drenaje
- Se cambió la imagen mostrada en las propiedades del
componente "Motor bidireccional con eje"
- Se corrigió el API de exportación de curvas que no
exportaba todas las curvas
- Se corrigió una presión incorrecta en el puerto 2 del
componente neumático "Válvula reductora de presión"
- Se corrigió un error de excepción no controlado en los
PLCs que ocurría si el símbolo "&" se insertaba en la descripción
- Se corrigió el cambio de orden de las Listas de
materiales al guardar el modelo
- Se corrigió el problema de las líneas en las Listas de
materiales al exportarlas en PDF
Taller de bloque de válvulas
Las nuevas funciones están disponibles con SR1 mejorando su experiencia
durante el diseño, documentación y simulación de sus bloques de
válvulas:
- Mejora de los algoritmos de enrutamiento y, en particular, de los
conductos oblicuos.
- Adición de interfaces y componentes de tipo CETOP en la biblioteca
genérica.
- Posibilidad de crear un cajetín personalizado.
- Tabla de revisión disponible en los dibujos técnicos.
- Personalización del número de cifras decimales que se pueden mostrar
en los dibujos técnicos.
- Mejora en las dimensiones de los dibujos técnicos (desfase,
movimiento).
- Posibilidad de ajustar la posición de las formas en las cavidades de
los componentes genéricos.
Instalación y circuitos
Se ha elevado el límite de 30 tipos de conductos en los circuitos de
instalación para satisfacer mejor las necesidades de los usuarios
Nuevos Componentes Hidráulicos
- Regulador de temperatura instantáneo.
- Válvulas antirretorno activadas mecánicamente.
- Válvulas de secuencia normalmente abiertas, con drenaje interno y
externo.
- Válvulas de cartucho normalmente abiertas.
- Válvula de secuencia de 3 vías normalmente cerrada.
- Compensador de presión restrictivo posicionado aguas abajo.
Modelos de simulación mejorados para los
componentes hidráulicos
- Adición de una curva de caída de presión en el transductor de flujo.
- Mejora del regulador de caudal proporcional.
Administrador de mecanismos
Soporte para gatos enlazadas mecánicamente en el administrador de
mecanismos
Módulo de resolución de problemas
- Ahora puede declarar varios parámetros para la misma falla, pudiendo
así modelar una falla menor, moderada o mayor.
- Ahora puede reportar fugas internas unidireccionales.
Administración de hilos
Los cables ahora se pueden configurar individualmente como perfectos sin
cambiar la configuración global.
Facilidad de uso
- Durante la asignación de variables, para facilitar la interpretación
del valor transmitido, un cuadro de diálogo solicita la elección de
unidades.
- Es posible ocultar el identificador de instrumentos de medición
dinámicos.
Administrador de fluidos y conductos
Las tuberías e hilos cuyas propiedades son usadas en simulación se
muestran en azul.
También es posible administrar las preferencias de las propiedades.
Exportar configuración
Ahora se pueden importar y exportar los parámetros del software para una
configuración uniforme de la computadora.
Bibliotecas ilustradas
Un nuevo comando abre bibliotecas ilustradas dedicadas principalmente a
la creación de material didáctico.
Administrador de proyectos
Los números de página de los documentos se pueden mostrar entre corchetes
en todos los cuadros de diálogo que muestran la lista de documentos,
como el Explorador de proyectos.
Grabación de Video
La herramienta de grabación de video ofrece la posibilidad de reproducir
su video para validar el contenido, guardarlo o enviarlo inmediatamente
después de crearlo.
Hipervínculo
Cuando se muestra una propiedad personalizada de tipo de hipervínculo en
el diagrama, se puede hacer clic en ella.
Número de versión de servicio correctivo
El número de versión de servicio se ha agregado en el cuadro de diálogo,
que se puede abrir con el comando "Acerca de".
Solicitud de ticket de soporte
Se ha agregado un comando para poder solicitar asistencia de Automation
Studio ™ en la pestaña Soporte. Esta se enviará automáticamente a un
agente de soporte.
Visor
Exporte sus proyectos de Automation Studio ™ en un formato completamente
nuevo adecuado para el Visor de Automation Studio ™ gratuito. Este
formato de archivo elimina las propiedades de los documentos y
componentes que el diseñador no desea compartir. Este formato de archivo
sólo se puede abrir con Visor de Automation Studio ™, lo que facilita la
colaboración multiusuario y, al mismo tiempo, mantiene un alto nivel de
confidencialidad.
Entradas / salidas electrotécnicas
Estos nuevos componentes de caja negra (entrada universal, salida
universal, convertidor de entrada y convertidor de salida) permiten
modelar y simular de manera eficiente componentes electrotécnicos que
tienen entradas y salidas versátiles como controladores, sensores, etc.
Biblioteca de tarjetas PLC preconfiguradas
Una nueva biblioteca especializada de tarjetas de entrada y salida de PLC
le ofrece la posibilidad de ampliar rápidamente su gama de materiales
didácticos para actividades educativas en automatización.
Adiciones en el módulo de bloque de válvula
hidráulica
Se han realizado mejoras en el enrutamiento automático, opciones para
mostrar dimensiones en dibujos técnicos y gestión automática de válvulas
CETOP apilables. También es posible decidir si el algoritmo de
enrutamiento puede utilizar canales oblicuos o no en el caso de un
ensamble de tipo "Válvula de contrapeso".
